应用背景:

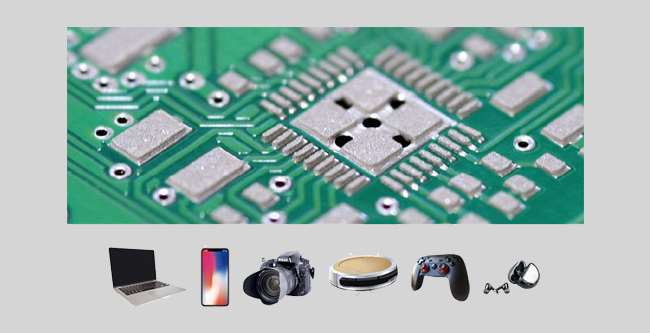

锡膏印刷是电子元器件表面贴装工序(SMT) 的前端I艺之通过将定量的物料(锡膏或黏胶)涂覆在PCB板表面，使PCB板能紧密粘合元器件、并保持良好的导电性能。

人们日常使用的手机、电脑、智能家电等电子电器产品，在电路板组装阶段都曾经历这道工艺。

锡膏印刷行业发展趋势

终端产品(市场)轻便化、多功能化

催生

生产装配(技术)小型化、高密度

要求

锡膏印刷设备高精度、高稳定性

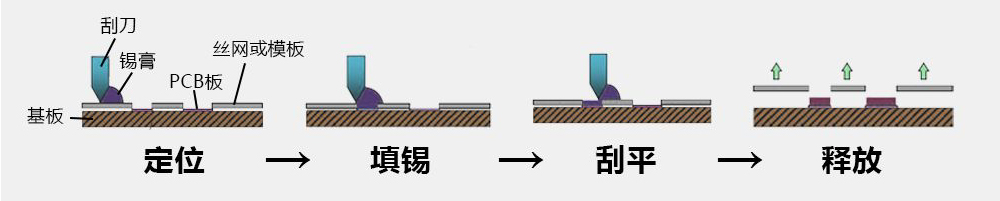

工作原理:

1、将PCB板固定在基板上，开有印刷图形窗口的钢板平放于PCB板上方(留有间隙)。

2、基板支撑着PCB板、钢板垂直向上运动至指定位置，用装有锡膏的刮刀刮过钢板，锡膏随刮刀作用流下钢板，填满切口，漏印在PCB板表面。

3、将钢板与PCB板分离，最终在PCB板上留下由锡膏组成的图像。

用户痛点:

01对位不准确

02基板支撑力不足

迪维迅方案：

方案简介

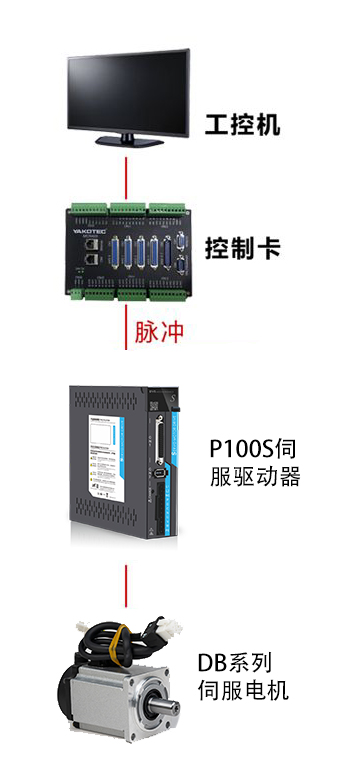

X Y、Z轴均采用迪维迅P系列同服系统、脉冲控制，支持位置、速度、转矩等多种控制模式。

具有精度高、响应快、停止时间短、运行平稳等特点，可有效解决因偏位、支撑力不足等因素引起的一系列印刷效果不稳定问题。电机最高可提速至3000r/min,显著提高生产效率。

方案详情

方案亮点:

■功能更丰富

支持位置、速度、转矩等多种控制模式。

■使用更简便.

插拔式压接端子、配LED显示面板，少配线、易调试;初次调试参数后，参数输出稳定，少维护。

■定位更精准

CCD运动部分采用伺服系统控制，配21bit磁编/光编编码器方案，确保锡膏、模板与焊盘精准对位、有效印刷。

■运行更稳定流畅

内置四组陷波滤波器，保证CCD Y轴长丝杆低速运行平稳流畅、无异响。

平台Z轴采用750W伺服系统，控制平稳，防止因基板支撑力不足，引起锡膏沉积。

■生产更高效

X轴、Y轴30~ 50ms快速定位，电机最高可按需提速至3000rpm,有效提高生产效率。

■安全可靠

驱动器带动态制动功能，断电后Z轴仍保持平缓下降，避免冲撞、保护设备。
