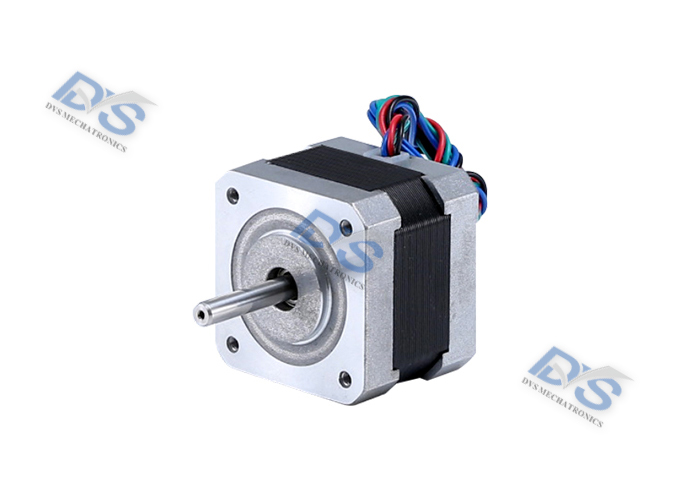

42mm系列两相步进电机
DV系列两相混合式步进电机
产品简介
项目 规格 步距精度 + 5% 温升 80℃ Max 环境温度 -20℃~+50℃ 绝缘电阻 100MΩMin500VDC 耐压 500VAC 1 minute 径向跳动 最大0.06mm(450g负载） 轴向跳动 最大0.08mm(450g负载）
规格参数
| 型号 | 步距角 （°） | 机身长 （mm） | 额定电压 （V） | 额定电流 （A） | 相电阻 （Ω） | 相电感 （mH） | 保持转矩 （N.m） | 转动惯量 （g.cm²） | 电机重量 （kg） | 电机线数 |
| DV42HB34-01 | 1.8 | 34 | 2.76 | 1.2 | 2.3 | 2.5 | 0.21 | 35 | 0.22 | 4/6 |
| DV42HB40-01 | 1.8 | 40 | 2 | 1.2 | 1.67 | 3.7 | 0.3 | 54 | 0.3 | 4/6 |
| DV42HB47-01 | 1.8 | 47 | 2.02 | 1.2 | 1.69 | 2.6 | 0.4 | 68 | 0.38 | 4/6 |
| DV42HB60-01 | 1.8 | 60 | 3.3 | 1.2 | 2.75 | 6.4 | 0.6 | 102 | 0.5 | 4/6 |

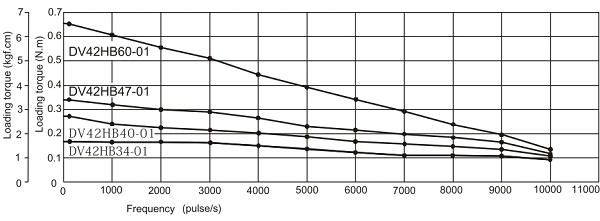

矩频特性曲线图
测试条件
驱动器型号：DV245,细分800脉冲/转
测试电压：24VDC

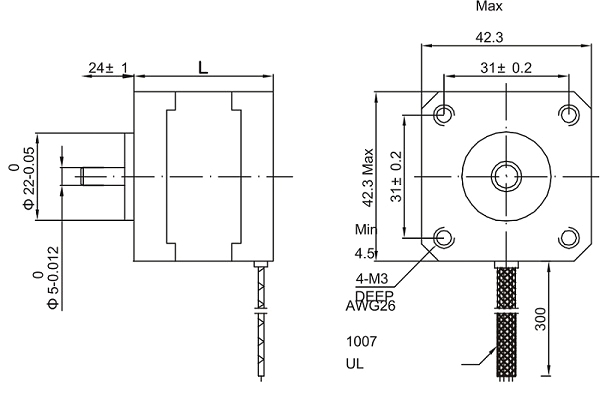

外形尺寸
| 型号 | 轴径（mm） | 轴伸（mm） | 轴长（mm） |
| DV42HB34-01 | 5.0 | 平台0.5x24 | 26 |
| DV42HB40-01 | 5.0 | 平台0.5x24 | 26 |
| DV42HB47-01 | 5.0 | 平台0.5x24 | 26 |
| DV42HB60-01 | 5.0 | 平台0.5x24 | 24 |

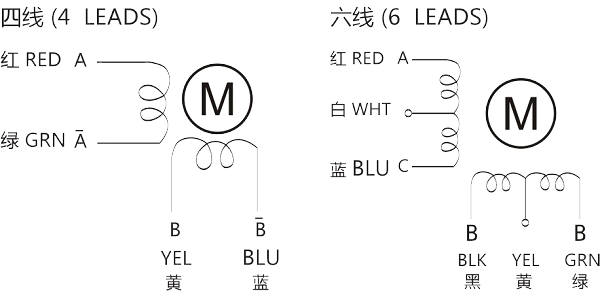

接线方法
接线图 线长320mm
