DE系列两相闭环步进电机42mm
DE系列步进闭环电机
产品简介
项目 规格 步矩精度±5% 温升80℃ Max 环境温度-20℃~+50℃ 绝缘电阻100M Ω Min 500VDC 耐压500V AC 1minute 径向跳动最大0.06mm （450g负载） 轴向跳动最大0.08mm （450g负载）
规格参数
| 型号 | 步距角 （°） | 机身长 （mm） | 相电流 （A） | 电阻 （Ω） | 电感 （mH） | 最小静转矩 （N.m） | 转子惯量 （g.cm²） | 编码器输出电路 | 编码器分辨率 |
| DE42HB47-1000-01 | 1.8 | 68 | 2.0 | 1.35 | 3.2 | 0.72 | 72 | 差分输出 | 1000CPR |
| DE42HB60-1000-01 | 1.8 | 80 | 2.0 | 1.75 | 4 | 0.48 | 110 | 1000CPR |

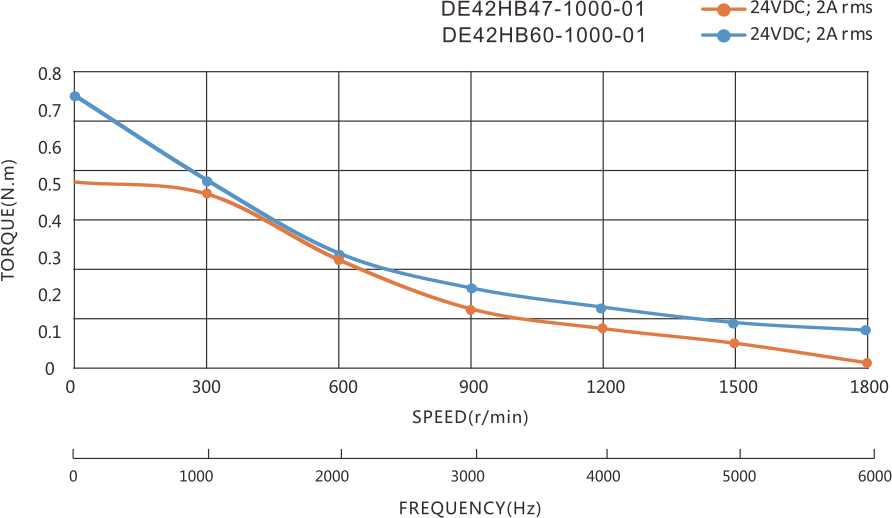

短频特性曲线图
编码器规格
| 分辨率 | 输出方式 | 输出电路 | 输出信号 | 输出电压 |
| 1000cpr/4000ppr | 增量式 | 差分输出 | A+A-;B+B- | 5VDC±5% |
刹车规格
| 刹车类型 | 电源电压 | 刹车功率 | 刹车力矩 | 制动工作/接触时间 |
| 断电刹车 | 24VDC±5% | 3.5W | 0.5N.m | 50ms |

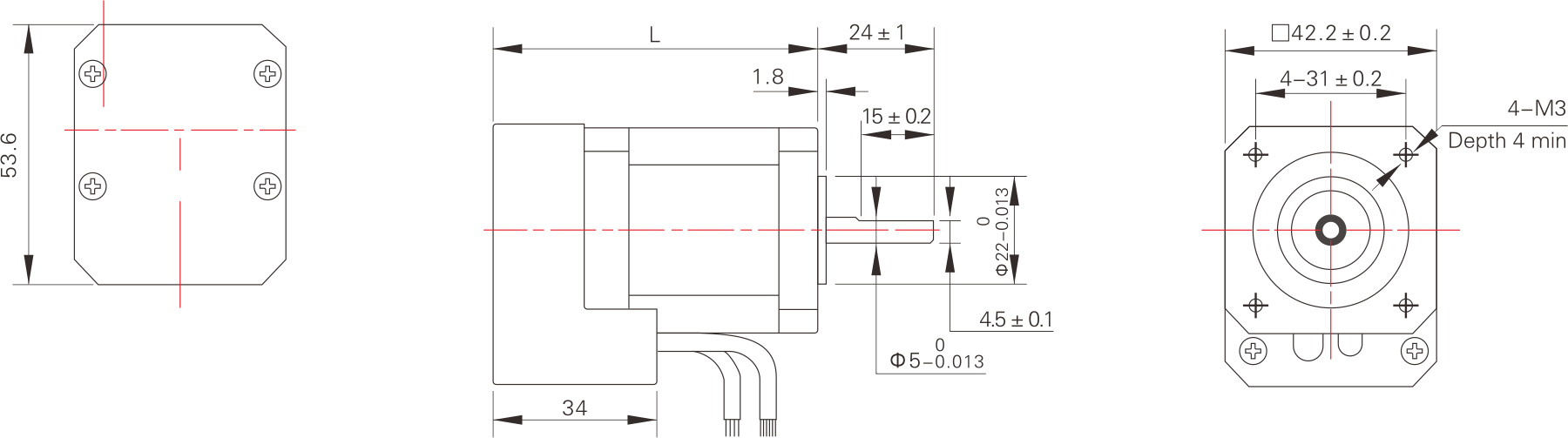

外形尺寸
尺寸图
