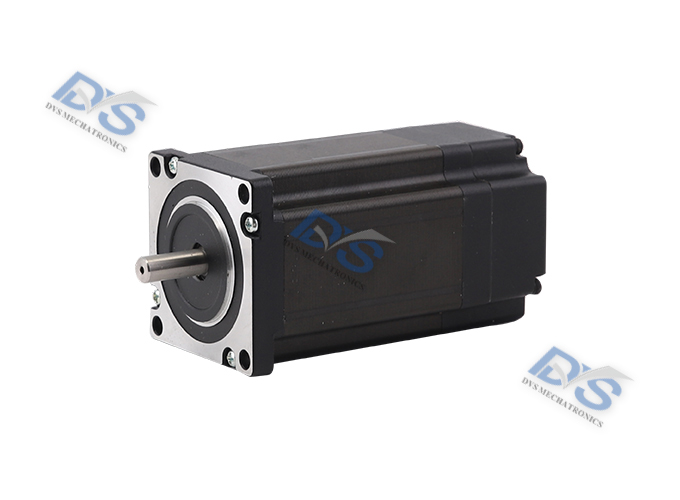

DE系列两相闭环步进电机57mm
DE系列步进闭环电机
产品简介
项目 规格 步矩精度±5% 温升80℃ Max 绝缘电阻100M Ω Min 500VDC 耐压500V AC 1minute 径向跳动最大0.06mm（450g负载） 轴向跳动最大0.08mm（450g负载）
规格参数
| 型号 | 步距角 （°） | 相电流 （A） | 电阻 （Ω） | 电感 （mH） | 静转矩 （N.m） | 转子惯量 （g.cm²） | 介电强度（VDC） | 绝缘电阻（M） | 绝缘等级 |
| DE57HB56-1000-01 | 1.8 | 4.0 | 0.44 | 1.13 | 0.9 | 300 | 1000V | >500M(500V) | F级 |
| DE57HB76-1000-01 | 1.8 | 4.0 | 0.33 | 1.67 | 2.2 | 480 | 1000V | >500M(500V) | F级 |
| DE57HB84-1000-01 | 1.8 | 4.0 | 0.69 | 2.2 | 2.4 | 520 | 1000V | >500M(500V) | F级 |
| DE57HB100-1000-01 | 1.8 | 4.5 | 1.13 | 2.97 | 2.8 | 680 | 1000V | >500M(500V) | F级 |
| DE57HB112-1000-01 | 1.8 | 4.5 | 0.65 | 2.0 | 3.0 | 780 | 1000V | >500M(500V) | F级 |

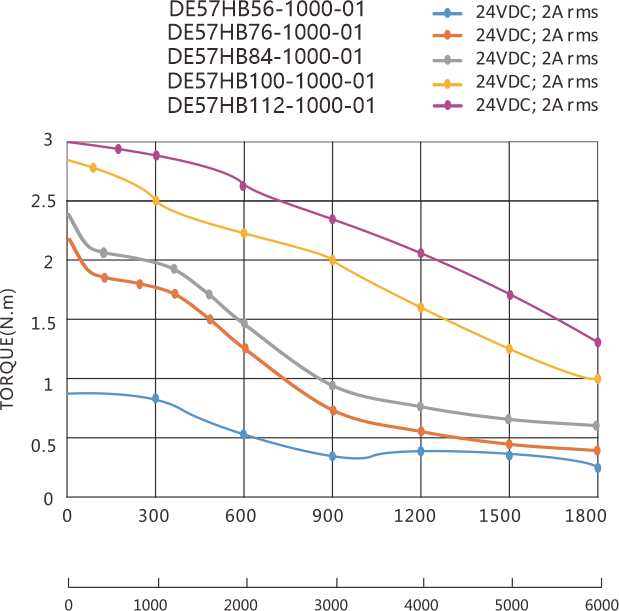

短频特性曲线图
编码器规格
| 分辨率 | 输出方式 | 输出电路 | 输出信号 | 输出电压 |
| 1000cpr/4000ppr | 增量式 | 差分输出 | A+A-;B+B- | 5VDC±5% |
刹车规格
| 刹车类型 | 电源电压 | 刹车功率 | 刹车力矩 | 制动工作/接触时间 |
| 断电刹车 | 24VDC±5% | 5W | 2N.m | 50ms |
外形尺寸
尺寸图
| 型号 | L不带抱闸（mm） |
| DE57HB56-1000-01 | 81 |
| DE57HB76-1000-01 | 103 |
| DE57HB84-1000-01 | 108 |
| DE57HB100-1000-01 | 125 |
| DE57HB112-1000-01 | 137 |
