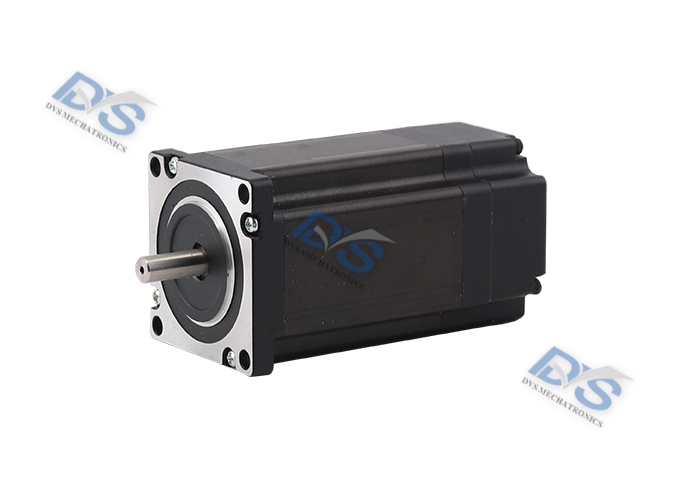

DE系列两相闭环步进电机60mm
DE系列步进闭环电机
产品简介
项目 规格 步矩精度±5% 温升80℃ Max 环境温度-20℃~+50℃ 绝缘电阻100M Ω Min 500VDC 耐压500V AC 1minute 径向跳动最大0.06mm（450g负载） 轴向跳动最大0.08mm（450g负载）
规格参数
| 型号 |
步距角 （°） |
相电流 （A） |
电阻 （Ω） |
电感 （mH） |
静转矩 （N.m） |
转子惯量 （g.cm²） |
介电强度（VDC） | 绝缘电阻（M） | 绝缘等级 |
| DE60HB68-1000-01 | 1.8 | 4.0 | 0.41 | 1.1 | 2.4 | 560 | 1000V | >500M(500V) | F级 |
| DE60HB84-1000-01 | 1.8 | 4.0 | 0.5 | 2.04 | 3.0 | 900 | 1000V | >500M(500V) | F级 |

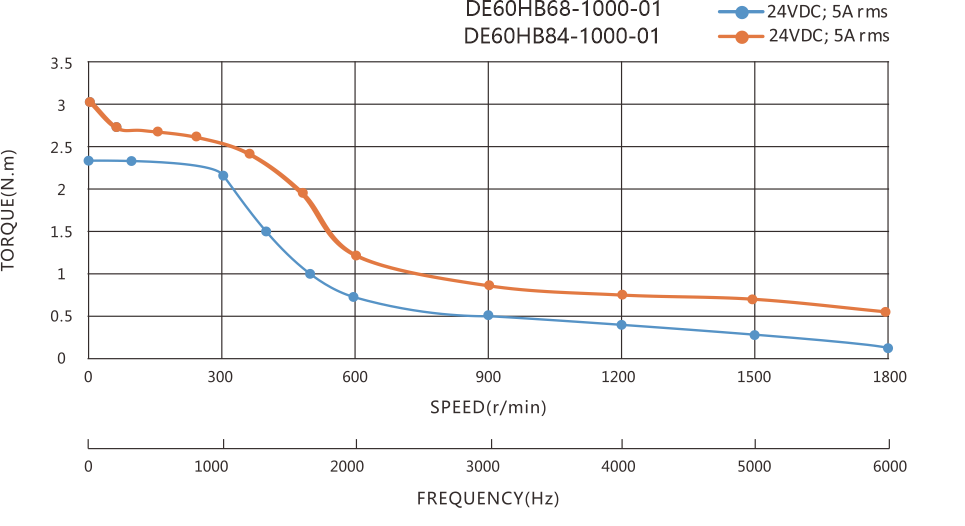

短频特性曲线图
请注意:动态力矩曲线是基于本公司测试条件的数据。驱动条件发生变化，动态力矩也发生变化。规格里标注的额定电流为有效值电流,请讲驱动器的设定电流设定于电机额定电流以下。
编码器规格
| 分辨率 | 输出方式 | 输出电路 | 输出信号 | 输出电压 |
| 1000cpr/4000ppr | 增量式 | 差分输出 | A+A-;B+B- | 5VDC±5% |
刹车规格
| 刹车类型 | 电源电压 | 刹车功率 | 刹车力矩 | 制动工作/接触时间 |
| 断电刹车 | 24VDC±5% | 5W | 2N.m | 50ms |

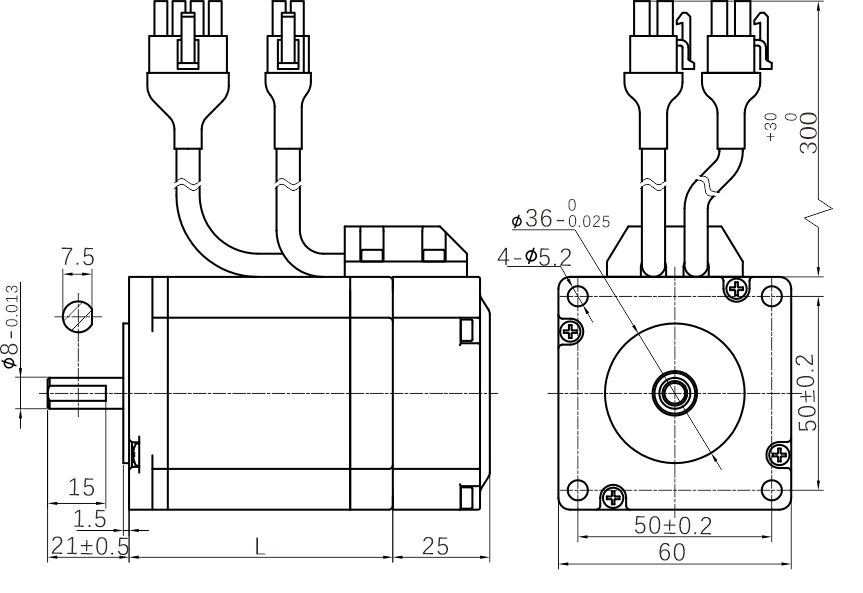

外形尺寸
尺寸图
| 型号 | L不带抱闸（mm） |
| DE60HB68-1000-01 | 93 |
| DE60HB84-1000-01 | 110 |
资料下载
