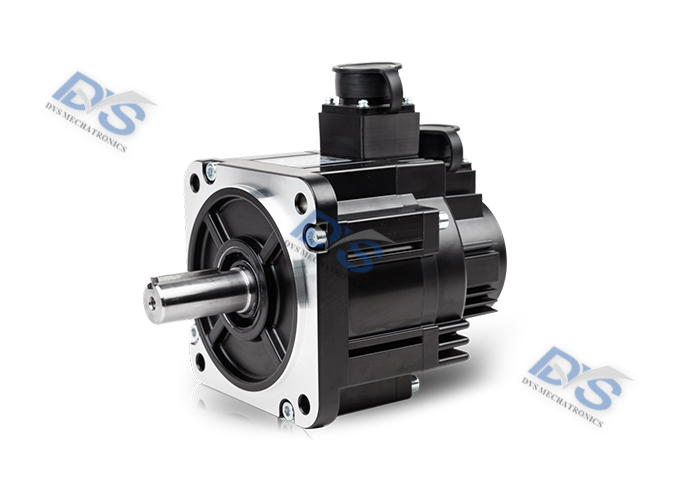

DB110系列电机
DB系列电机
产品简介
功率区间：880W~1300W 额定电压：220V 编码器配置：经济型单圈绝对值21位编码器 应用领域：横织机、绣花机、印刷机械、数控机床、自动化、木工雕刻等领域。
规格参数
| 电机型号 | DB110-04220A7-H | DB110-05420A7-H | DB110-06420A7-H | |||
| 额定功率（KW） | 0.88 | 1.1 | 1.3 | |||
| 额定电压（V） | 220 | 380 | 220 | 380 | 220 | 380 |
| 额定电流（A） | 3.9 | 3.0 | 5.5 | 3.8 | 6.5 | 4.6 |
| 额定转矩（N.m） | 4.2 | 5.4 | 6.4 | |||
| 瞬时最大转矩（N.m） | 12.6 | 16.2 | 19.2 | |||
| 额定转速（rpm） | 2000 | 2000 | 2000 | |||
| 反电势（V/Krpm） | 70.5 | 92.2 | 65 | 94 | 65 | 90 |
| 转矩常数（N.m/A） | 1.08 | 1.4 | 0.98 | 1.42 | 0.98 | 1.39 |
| 线电阻（Ohms） | 1.64 | 2.91 | 1.08 | 2.25 | 0.81 | 1.73 |
| 绕组（线间）电感（mH） | 7.6 | 14.3 | 6.15 | 12.8 | 4.98 | 9.5 |
| 电气时间常数（Ms） | 4.63 | 4.91 | 5.7 | 6.1 | 5.49 | |
| 转子惯量（kg·m²） | 0.787x10-3 | 0.916x10-3 | 1.061x10-3 | |||
| 极对数 | 5 | |||||
| 绝缘等级 | Class F | |||||

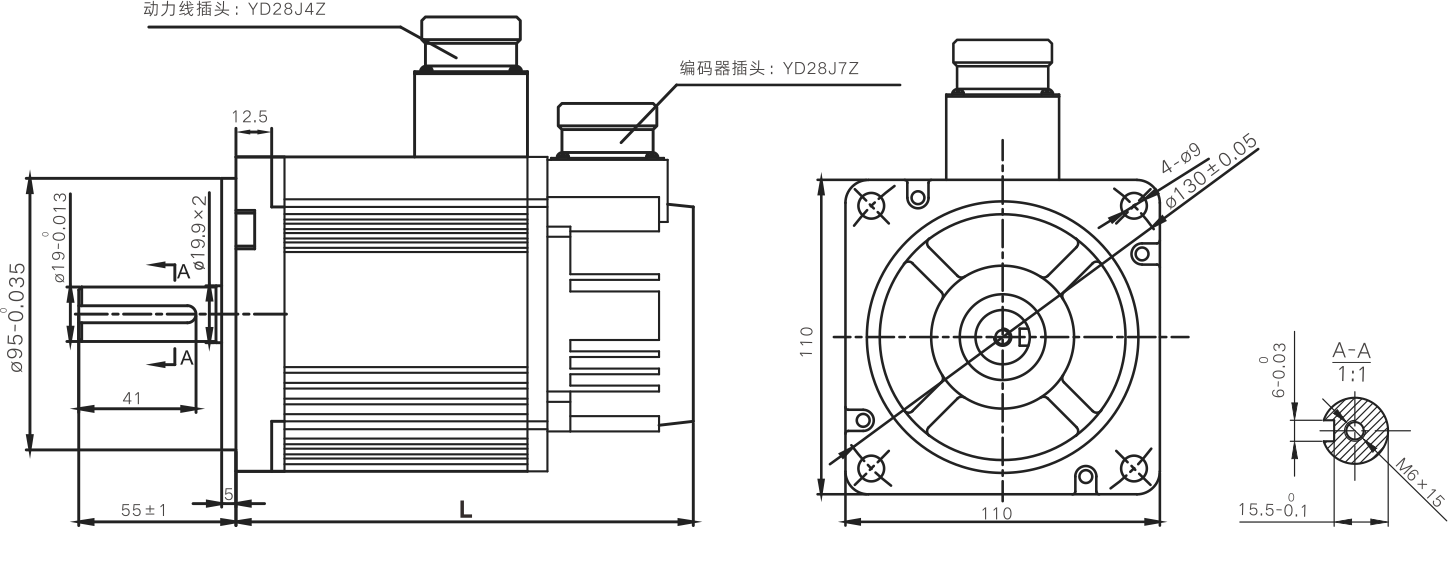

外形尺寸
尺寸图
| 电机型号 | L不带抱闸（mm） | L带抱闸（mm） |
| DB110-04220A7-H | 160 | 186 |
| DB110-05420A7-H | 170 | 196 |
| DB110-06420A7-H | 180 | 206 |
