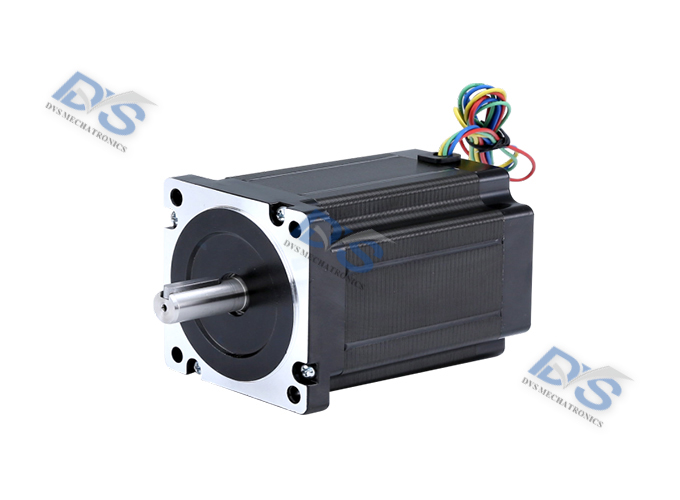

57mm系列两相步进电机
DV系列两相混合式步进电机
产品简介
项目 规格 步距精度 + 5% 温升 80℃ Max 环境温度 -20℃~+50℃ 绝缘电阻 100MΩMin500VDC 耐压 500VAC 1 minute 径向跳动 最大0.06mm(450g负载） 轴向跳动 最大0.08mm(450g负载）
规格参数
| 型号 | 步距角 （°） | 机身长 （mm） | 额定电压 （V） | 额定电流 （A） | 相电阻 （Ω） | 相电感 （mH） | 保持转矩 （N.m） | 转动惯量 （g.cm²） | 引线数 | 重量 （kg） |
| DV57HB41-01 | 1.8 | 41 | 1.8 | 2 | 0.89 | 1.7 | 0.6 | 120 | 4/6 | 0.5 |
| DV57HB56-01 | 1.8 | 56 | 1.2 | 3 | 0.39 | 1.13 | 1 | 300 | 4/6 | 0.6 |
| DV57HB65-01 | 1.8 | 65 | 1.3 | 3 | 0.42 | 1.06 | 1.5 | 400 | 4/6 | 1.08 |
| DV57HB76-01 | 1.8 | 76 | 1.7 | 3 | 0.55 | 1.78 | 1.8 | 480 | 4/6 | 1.2 |
| DV57HB84-01 | 1.8 | 84 | 1.9 | 3 | 0.62 | 2.3 | 2.1 | 530 | 4/6 | 1.25 |
| DV57HB102-01 | 1.8 | 102 | 2.3 | 3 | 0.75 | 2.9 | 2.4 | 700 | 4/6 | 1.58 |
| DV57HB112-01 | 1.8 | 112 | 2.5 | 3 | 0.83 | 3.5 | 2.6 | 800 | 4/6 | 1.78 |

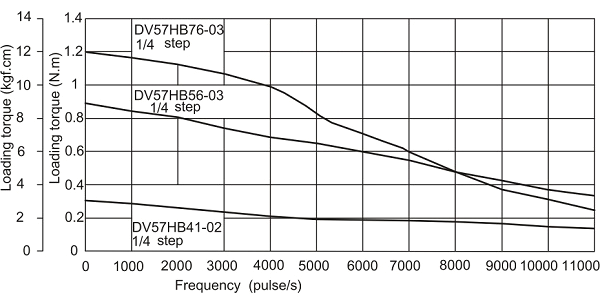

矩频特性曲线图
测试条件
驱动器型号：DV245,细分800脉冲/转
测试电压：24VDC

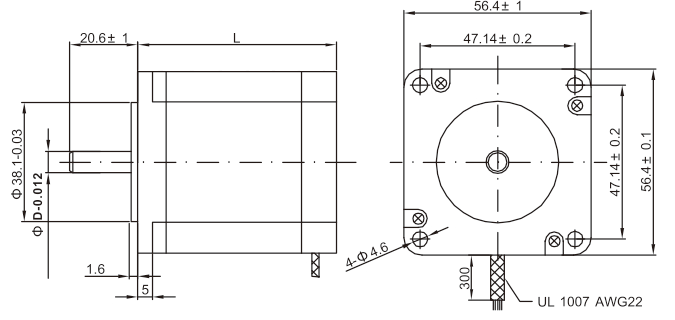

外形尺寸
| 型号 | 轴径（mm） | 轴伸（mm） | 轴长（mm） |
| DV57HB41-01 | 6.35 | 平台0.5x19.5 | 20.6 |
| DV57HB56-01 | 6.35 | 平台0.5x19.5 | 20.6 |
| DV57HB65-01 | 6.35 | 平台0.5x19.5 | 20.6 |
| DV57HB76-01 | 6.38 | 平台0.5x19.5 | 20.6 |
| DV57HB84-01 | 8.0 | 平台0.5x19.5 | 20.6 |
| DV57HB102-01 | 8.0 | 平台0.5x19.5 | 20.6 |
| DV57HB112-01 | 8.0 | 平台0.5x19.5 | 20.6 |

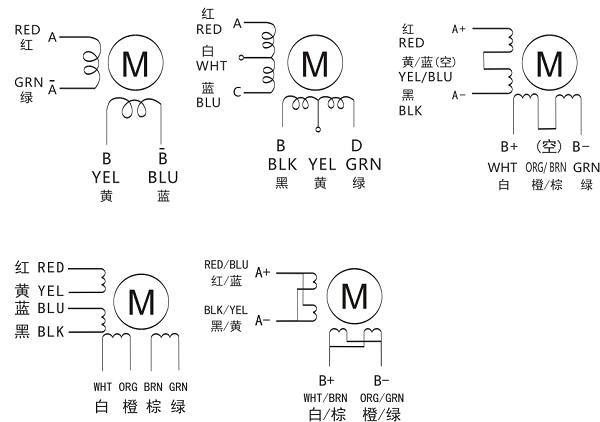

接线方法
接线图 线长320mm
