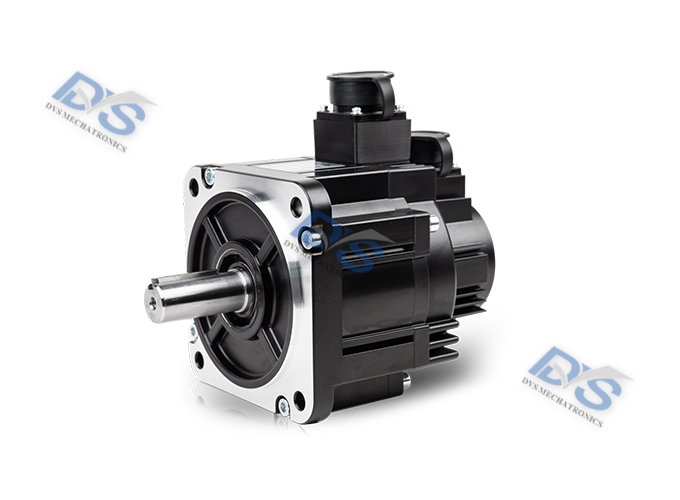

DB180系列电机
DB系列电机
产品简介
功率区间：2900W~7500W 额定电压：220V 编码器配置：经济型单圈绝对值21位编码器 应用领域：横织机、绣花机、印刷机械、数控机床、自动化、木工雕刻等领域。
规格参数
| 电机型号 | DB180-18615I2-H | DB180-28415I2-H | DB180-35015I2-H | DB180-48015I2-H | ||||
| 额定功率（KW） | 2.9 | 4.4 | 5.5 | 7.5 | ||||
| 额定电压（V） | 220 | 380 | 220 | 380 | 220 | 380 | 220 | 380 |
| 额定电流（A） | 11.8 | 15.7 | 20.6 | 25.7 | ||||
| 额定转矩（N.m） | 18.6 | 28.4 | 35 | 48 | ||||
| 瞬时最大转矩（N.m） | 55.8 | 85 | 87.5 | 119 | ||||
| 额定转速（rpm） | 1500 | 1500 | 1500 | 1500 | ||||
| 反电势（V/Krpm） | 108 | 119 | 113 | 123 | ||||
| 转矩常数（N.m/A） | 1.58 | 1.8 | 1.7 | 1.86 | ||||
| 线电阻（Ohms） | 0.46 | 0.31 | 0.2 | 0.16 | ||||
| 绕组（线间）电感（mH） | 9.17 | 7.52 | 4.2 | 4.3 | ||||
| 电气时间常数（Ms） | 19.9 | 24.3 | 21 | 26.9 | ||||
| 转子惯量（kg·m²） | 5.68x10-3 | 7.82x10-3 | 10.9x10-3 | 13.0x10-3 | ||||
| 极对数 | 5 | |||||||
| 绝缘等级 | Class F | |||||||

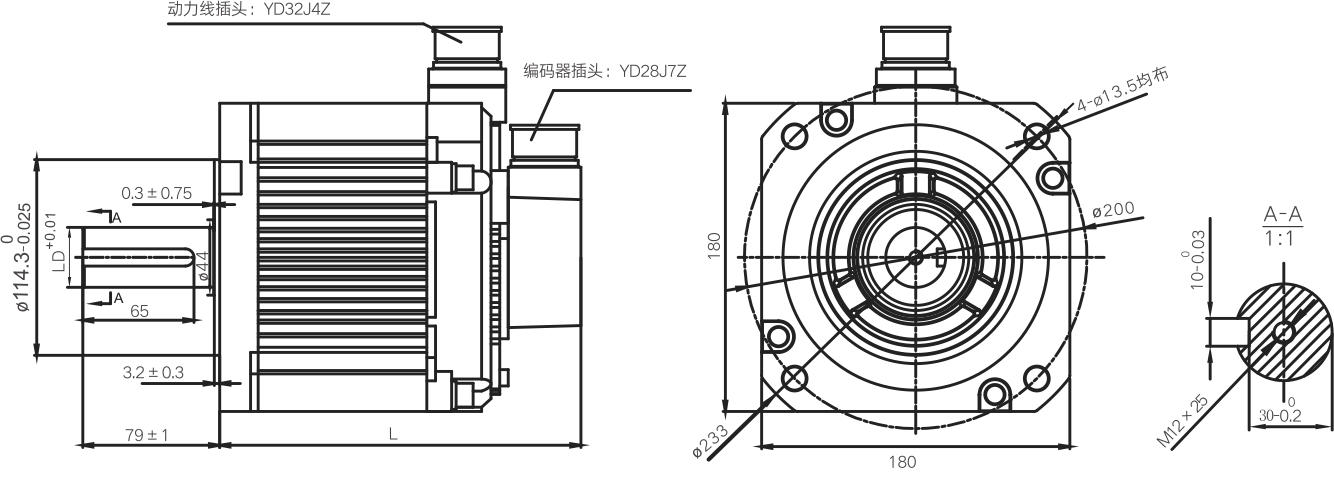

外形尺寸
尺寸图
| 电机型号 | L不带抱闸（mm） | L带抱闸（mm） | LD（mm） |
| DB180-18615I2-H | 211 | 259 | 35 |
| DB180-28415I2-H | 240 | 288 | 35 |
| DB180-35015I2-H | 267 | 315 | 42 |
| DB180-48015I2-H | 310 | 358 | 42 |
