DN110系列电机
DN系列电机
产品简介
功率区间：600W~1800W 额定电压：220V 编码器配置：2500线增量式编码器 应用领域：横织机、绣花机、印刷机械、数控机床、自动化、木工雕刻等领域。
规格参数
| 电机型号 | DN110-02030I2-H | DN110-04020I2-H | DN110-04030I2-H | DN110-05030I2-H | DN110-06020I2-H | DN110-06030I2-H |
| 额定功率（KW） | 0.6 | 0.8 | 1.2 | 1.5 | 1.2 | 1.8 |
| 额定电压（V） | 220 | 220 | 220 | 220 | 220 | 220 |
| 额定电流（A） | 2.5 | 3.5 | 5.0 | 6.0 | 4.5 | 6.0 |
| 额定转矩（N.m） | 2.0 | 4.0 | 4.0 | 5.0 | 6.0 | 6.0 |
| 瞬时最大转矩（N.m） | 6.0 | 12 | 12 | 15 | 12 | 18 |
| 额定转速（rpm） | 3000 | 2000 | 3000 | 3000 | 2000 | 3000 |
| 反电势（V/Krpm） | 56 | 79 | 54 | 62 | 83 | 60 |
| 转矩常数（N.m/A） | 0.8 | 1.14 | 0.8 | 0.83 | 1.3 | 1.0 |
| 线电阻（Ohms） | 3.6 | 2.41 | 1.09 | 1.03 | 1.46 | 0.81 |
| 绕组（线间）电感（mH） | 8.32 | 7.3 | 3.3 | 3.43 | 4.7 | 2.59 |
| 电气时间常数（Ms） | 2.3 | 3.0 | 3.0 | 3.33 | 3.2 | 3.2 |
| 转子惯量（kg·m²） | 0.31x10-3 | 0.54x10-3 | 0.54x10-3 | 0.63x10-3 | 0.76x10-3 | 0.76x10-3 |
| 重量（Kg） | 4.5 | 6.0 | 6.0 | 6.8 | 7.9 | 7.9 |
| 绝缘等级 | Class F | |||||

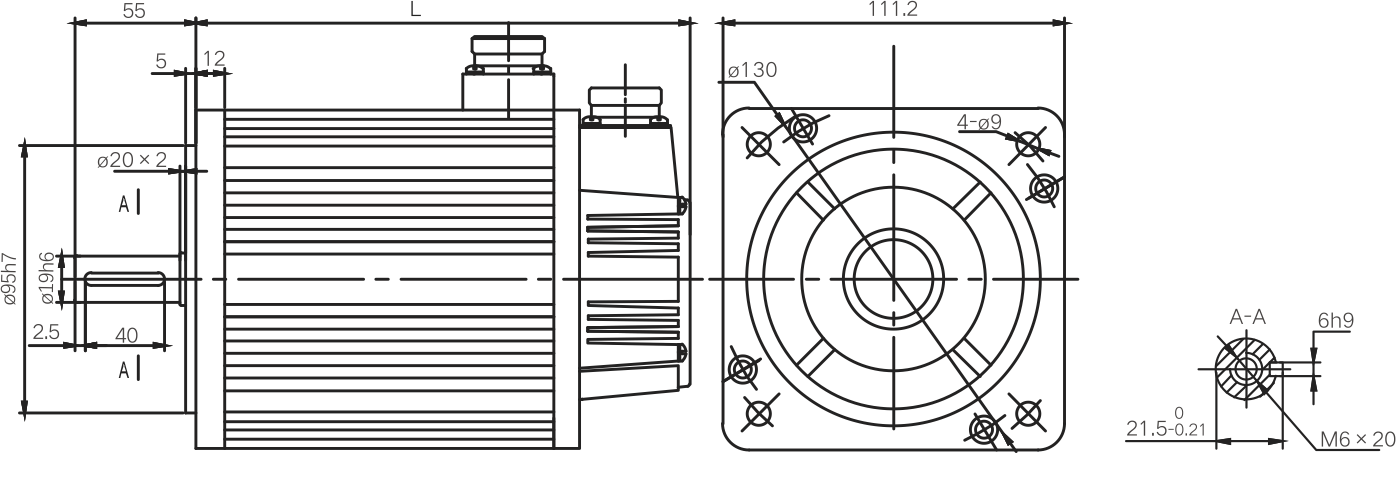

外形尺寸
尺寸图
| 电机型号 | L不带抱闸（mm） | L带抱闸（mm） |
| DN110-02030I2-H | 159 | 215 |
| DN110-04020I2-H | 189 | 245 |
| DN110-04030I2-H | 189 | 245 |
| DN110-05030I2-H | 204 | 260 |
| DN110-06020I2-H | 219 | 275 |
| DN110-06030I2-H | 219 | 275 |
