DN150系列电机
DN系列电机
产品简介
功率区间：3000W~5500W 额定电压：220V 编码器配置：2500线增量式编码器 应用领域：横织机、绣花机、印刷机械、数控机床、自动化、木工雕刻等领域。
规格参数
| 电机型号 | DN150-15020I2-H | DN150-15025I2-H | DN150-18020I2-H | DN150-23020I2-H | DN150-27020I2-H | |||||
| 额定功率（KW） | 3.0 | 3.8 | 3.6 | 4.7 | 5.5 | |||||
| 额定电压（V） | 220 | 380 | 220 | 380 | 220 | 380 | 220 | 380 | 220 | 380 |
| 额定电流（A） | 14 | 6.8 | 17 | 9.5 | 17 | 8.5 | 21 | 12 | 27 | 14.5 |
| 额定转矩（N.m） | 15 | 15 | 18 | 23 | 27 | |||||
| 瞬时最大转矩（N.m） | 30 | 30 | 36 | 46 | 54 | |||||
| 额定转速（rpm） | 2500 | 2500 | 2000 | 2000 | 2000 | |||||
| 反电势（V/Krpm） | 70 | 141 | 59 | 106 | 71 | 141 | 72 | 126 | 64 | 127 |
| 转矩常数（N.m/A） | 1.07 | 2.2 | 0.88 | 1.58 | 1.05 | 2.12 | 1.09 | 1.91 | 1.0 | 1.86 |
| 线电阻（Ohms） | 0.34 | 1.38 | 0.23 | 0.8 | 0.255 | 1.024 | 0.2 | 0.63 | 0.125 | 0.5 |
| 绕组（线间）电感（mH） | 1.55 | 6.32 | 1.05 | 3.55 | 1.3 | 5.19 | 1.06 | 3.25 | 0.7 | 2.8 |
| 电气时间常数（Ms） | 4.56 | 4.58 | 4.7 | 4.44 | 5.1 | 5.068 | 5.3 | 5.16 | 5.6 | 5.6 |
| 转子惯量（kg·m²） | 3.88x10-3 | 3.88x10-3 | 4.6x10-3 | 5.8x10-3 | 6.8x10-3 | |||||
| 重量（Kg） | 17 | 17.2 | 15 | 15.2 | 17 | 17.2 | 20.4 | 21 | 22.7 | 23.5 |
| 绝缘等级 | Class F | |||||||||

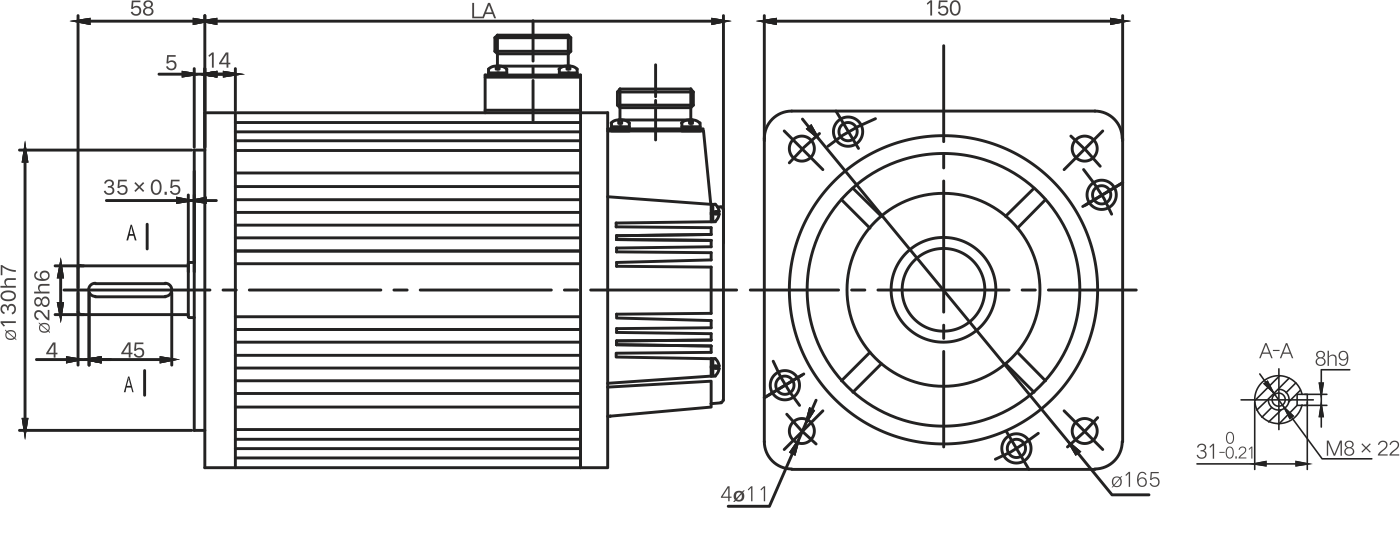

外形尺寸
尺寸图
| 电机型号 | L不带抱闸（mm） | L带抱闸（mm） |
| DN150-15020I2-H | 230 | 303 |
| DN150-15025I2-H | 230 | 303 |
| DN150-18020I2-H | 248 | 321 |
| DN150-23020I2-H | 278 | 351 |
| DN150-27020I2-H | 302 | 375 |
