特点:

1.采用伺服原理的全闭环控制技术以及全新的 32 位电机控制专用 DSP 芯片；

2.根据负载运行情况，实时控制电流输出，将电机发热量降至最低；

3.可驱动 57 系列及 86 系列的混合伺服电机；

4.相比开环步进电机，运行平稳，振动小，噪音低；

5.脉冲最高响应频率可达 200Kpps；

6.光电隔离信号输入/输出；

7.高转速，高转矩，高节能；

8.驱动具备准确的运转位置记忆功能，停止时无需调整；

9.具有过流，过压和跟踪误差超差等保护;

10.外置4位数码显示管，可通过显示面板调节参数、电子齿轮比、指令滤波等参数。

应用领域:

该驱动是一款低成本，高性能伺服系统，适合各种大型设备和仪器，在用户期望低成本，低振动，低噪音， 高精度，高速度的设备中效果更佳，例如：雕刻机、剥线机、打标机、切割机、激光照排、绘图仪、数控机床、 自动装配备等。

电气参数：

使用环境及参数：

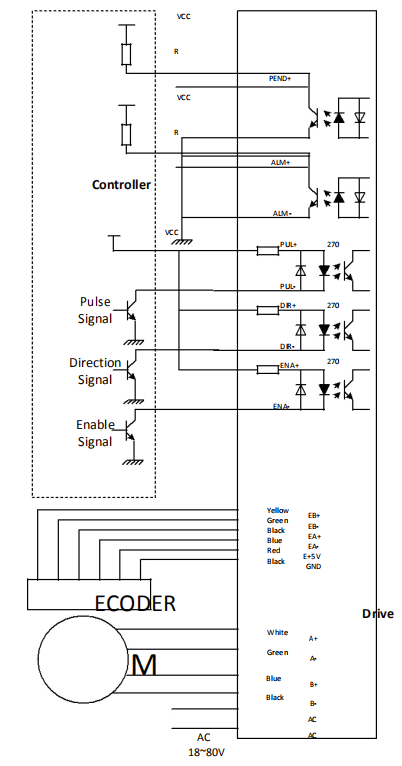

应用接线

驱动器接口和接线说明：

CN1 控制信号输入端口

CN2 信号端口

CN3 编码器反馈信号输入端口

CN4 接口电源、电机线端

接口	说明	电机线颜色	备注
A+	步进闭环电机接线端(颜色必须一一对应)	黑色/白色
A-		红色/绿色
B+		黄色/蓝色
B-		蓝色/黑色
DC-	黑色		电源: AC18-80V DC36V- 110V
DC+	红色

CN5 RS485端子定义
