57mm系列两相步进电机
DV系列两相混合式步进电机
产品简介
项目 规格 步矩精度±5% 温升 -20℃~+50℃ 绝缘电阻 100M Ω Min 500VDC 耐压 500V AC 1minute 径向跳动 最大0.06mm （450g负载） 轴向跳动 最大0.08mm （450g负载）
规格参数
| 型号 | 步距角 （°） | 机身长 （mm） | 相电流 （A） | 电阻 （Ω） | 电感 （mH） | 静转矩 （N.m） | 转子惯量 （g.cm²） | 绝缘电阻 （M） | 绝缘等级 |
| DV60HB68-01 | 1.8 | 68 | 4.0 | 0.41 | 1.1 | 2.4 | 560 | >500M(500V) | F级 |
| DV60HB84-01 | 1.8 | 84 | 4.0 | 0.5 | 2.04 | 3.0 | 900 | >500M(500V) | F级 |

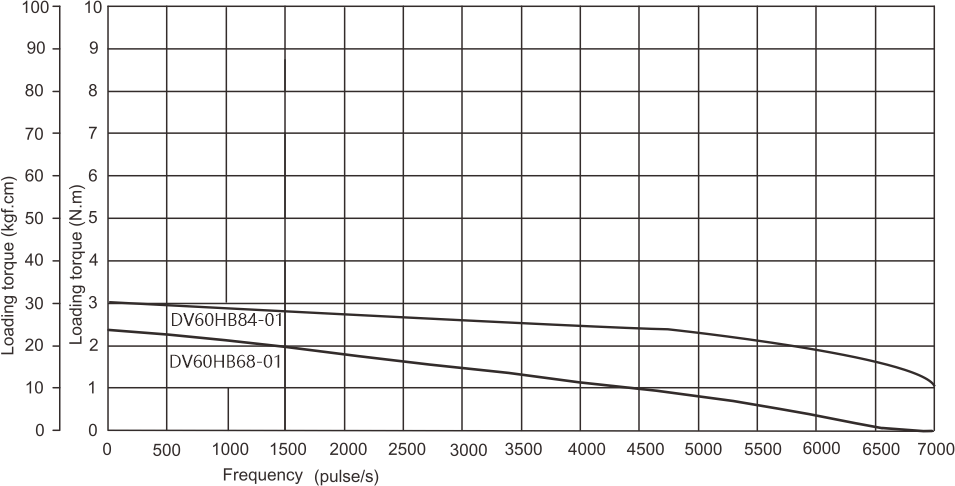

矩频特性曲线图

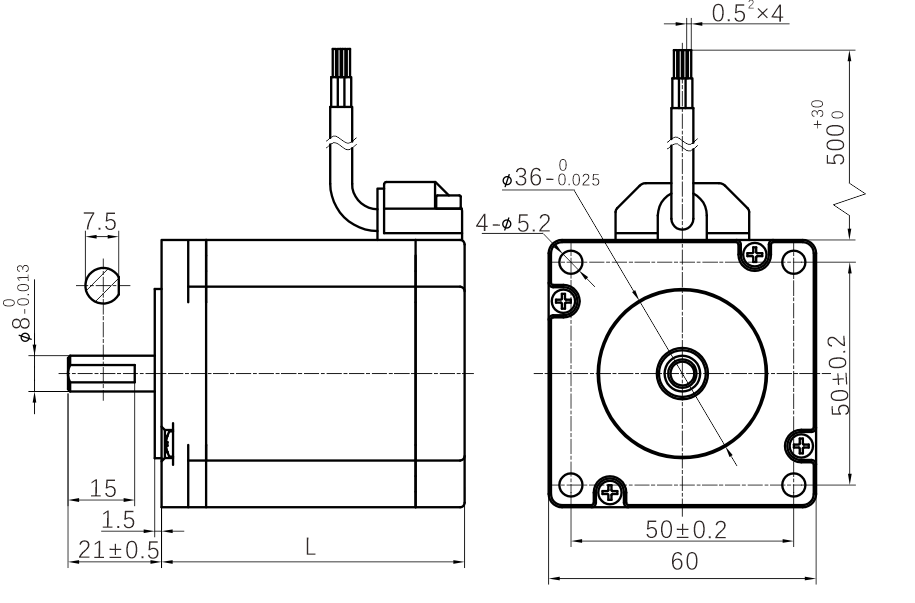

外形尺寸
| 型号 | 轴径（mm） | 轴伸（mm） | 轴长（mm） |
| DV60HB68-01 | 8.0 | 平台0.5x15 | 21 |
| DV60HB84-01 | 8.0 | 平台0.5x15 | 21 |

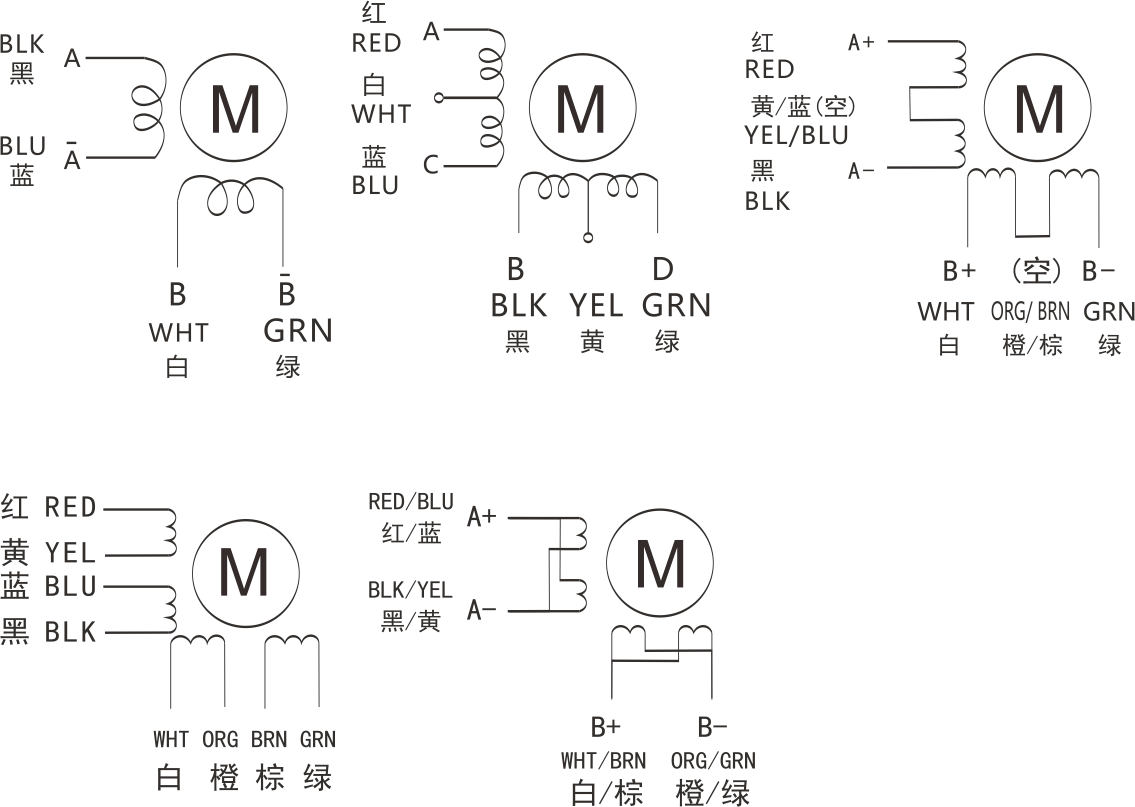

接线方法
接线图
资料下载
