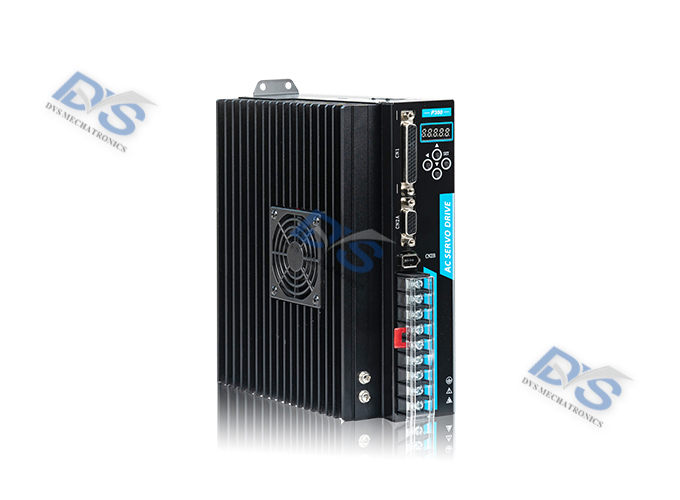

P300S交流伺服驱动器
P系列交流伺服驱动器
产品简介
P300S交流伺服驱动器，强大的内部运动控制功能,可完成位置,速度转矩,回原点等控制方式,支持/O控制和标准ModbusRTU协议，在部分场合可替代PLC或脉冲模块，降低应用成本。
技术资料
特点：
1.与触摸屏（HMI）轻松连接使用;
2.利用PLC进行RS485运动控制;
3.通过开关直接进行控制;
4.通过开关直接进行控制;
| 型号 | P300S | |
| 类型 | 简易型 | |
| 输出功率 | 2KW~4.5KW | |
| 主电路输入电源 | 三相 AC220V/三相 AC380V-15%~+10% 50/60Hz | |
| 控制方式 | 0:位置控制方式; 1: 速度控制方式; 2:转矩控制方式; 3:位置速度混合控制方式;4:位置转矩混合控制方式; 5:速度转矩混合控制方式 | |
| 保护功能 | 超速/主电源过压欠压/过流/过载/编码器异常/控制电源异常/位置超差等 | |
| 监视功能 | 转速/当前位置/指令脉冲积累/位置偏差/电机转矩/电机电流/运行状态等 | |
| 控制输入 | 1:伺服使能,2:报警清除,3:CCW驱动禁止,4:CW驱动禁止,5:偏差计数器清零,6:指令脉冲禁止,7: CCW转矩限制,8: CW转矩限制等 | |
| 控制输出 | 伺服准备好/伺服报警/定位完成/机械制动等 | |
| 能耗制动 | 支持内置和外置 | |
| 适用负载 | 小于电机惯量的3倍 | |
| 显示操作 | 5位LED数码管显示, 4个操作按键 | |
| 通讯方式 | RS485 | |
| 位置控制 | 输入方式 | 0:脉冲+方向 1: CCW/CW脉冲 2: A/B两相正交脉冲 3:内部位置控制 |
| 输入电子齿轮比 | 齿轮比分子: 1-32767 | |
| 齿轮比分母: 1-32767 | ||

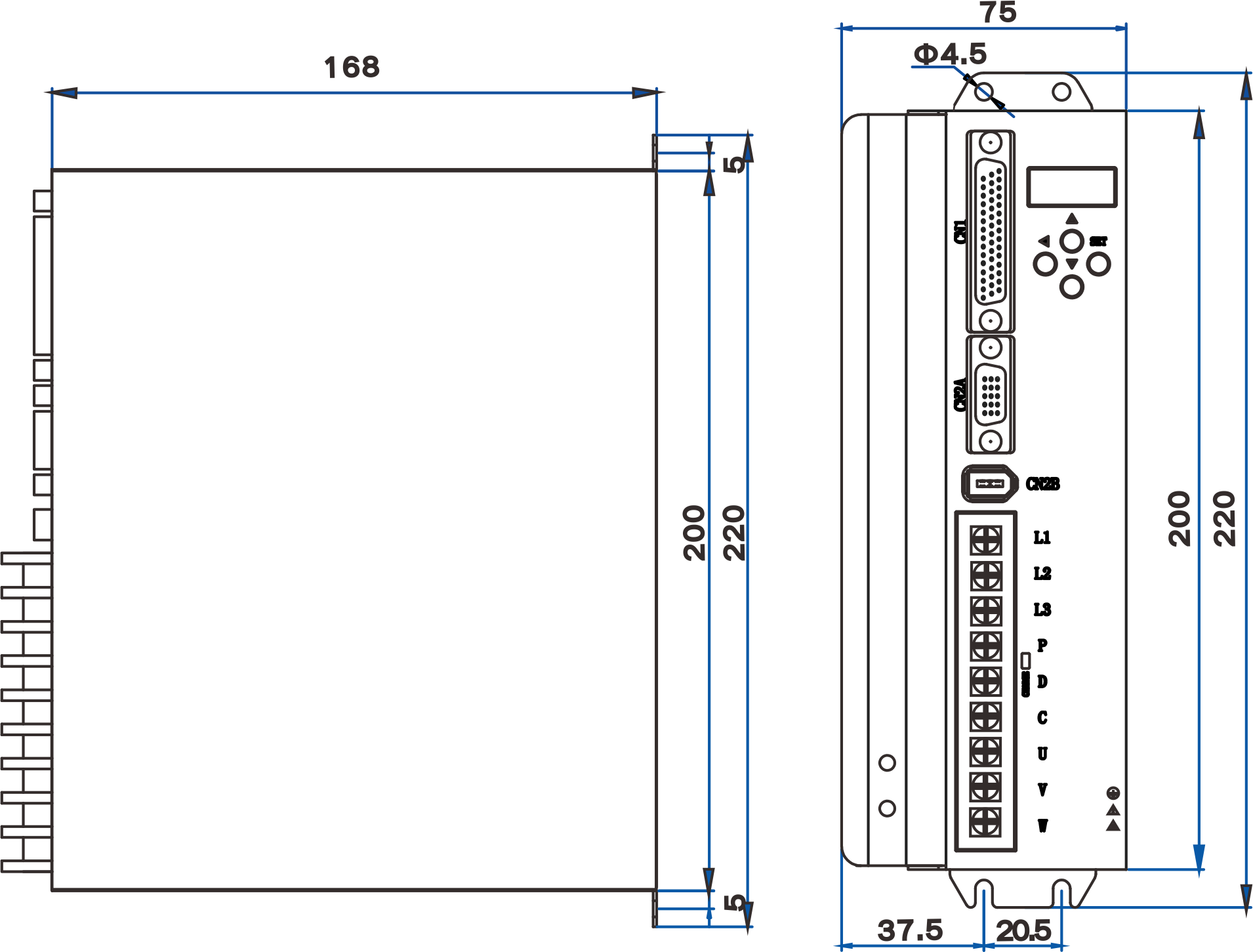

外形尺寸
接线方法

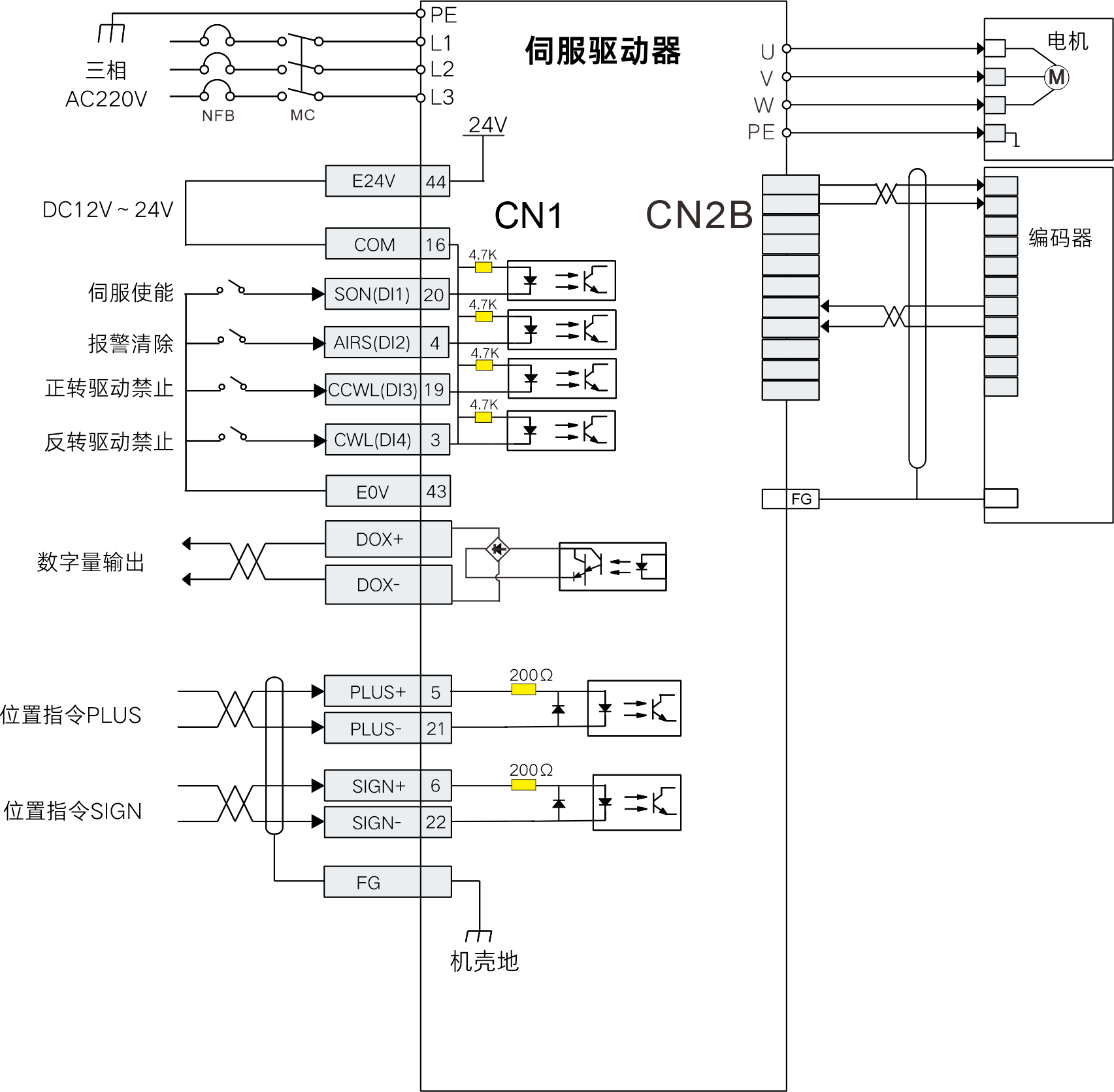

位置控制模式接线图

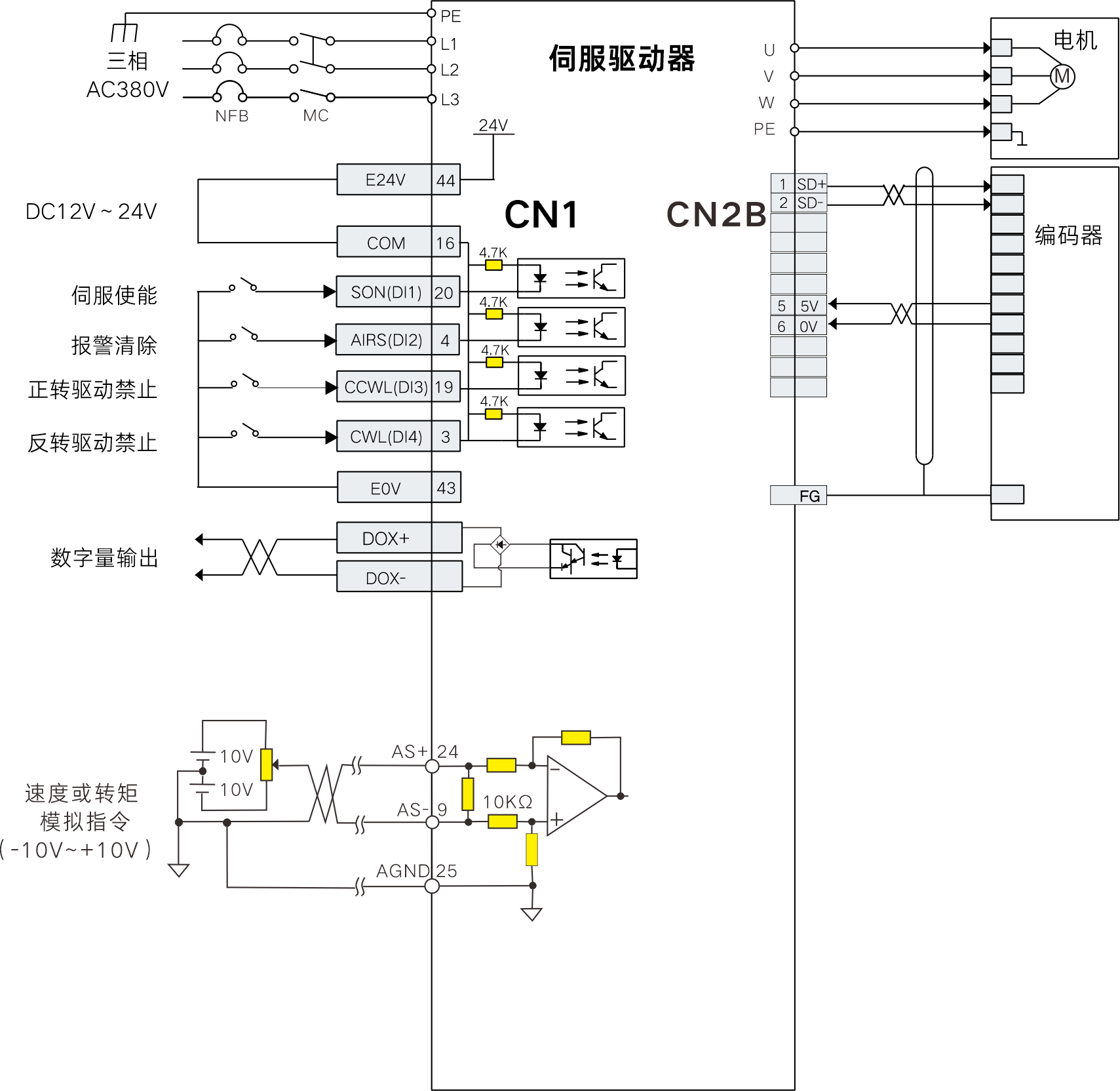

速度/转矩控制模式接线图
配套产品
经济型绝对值编码器系列
| 伺服电机 | 伺服驱动器 | 配套线材 | |||||||
| 额定功率（KW） | 型号 | 法兰（mm） | 额定力矩（N.m） | 脉冲型 | EtherCAT型 | CANopen型 | 动力线延长线 | 编码器延长线 | |
| 经济 | 高性能 | ||||||||
| 0.1 | DB40-00330A7-A | 40 | 0.32 | P100S-40 | P100H-40 | P100E-40 | P100S-40-CAN | P100P-XX-G-X-4PA | P100P-XX-G-X-9PA |
| 0.2 | DB60-00630A7-A | 60 | 0.64 | ||||||
| 0.4 | DB60-01330A7-A | 60 | 1.27 | ||||||
| 0.6 | DB60-01930A7-A | 60 | 1.91 | ||||||
| 0.75 | DB80-02430A7-A | 80 | 2.39 | P100S-75 | P100H-75 | P100E-75 | P100S-75-CAN | ||
| 1.0 | DB80-03230A7-A | 80 | 3.18 | ||||||
| 0.88 | DB110-04220A7-H | 110 | 4.2 | P200S | P200H | P200E | P200S-CAN | P200P-XX-G-X-4PH | E200P-XX-G-X-7PH |
| 1.1 | DB110-05420A7-H | 110 | 5.4 | ||||||
| 1.3 | DB110-06420A7-H | 110 | 6.4 | ||||||
| 1.13 | DB130-05420A7-H | 130 | 5.4 | ||||||
| 1.34 | DB130-06420A7-H | 130 | 6.4 | ||||||
| 1.57 | DB130-07520A7-H | 130 | 7.5 | ||||||
| 1.76 | DB130-08420A7-H | 130 | 8.4 | ||||||
| 2.4 | DB130-11520A7-H | 130 | 11.5 | P300S | -- | -- | -- | P300P-XX-G-X-4PH | |
| 3.1 | DB130-14620A7-H | 130 | 14.6 | ||||||
| 2.9 | DB180-18615I2-H | 180 | 18.6 | -- | P500H | P500E | -- | P500P-XX-G-X-4PH | |
| 4.4 | DB180-28415I2-H | 180 | 28.4 | ||||||
| 5.5 | DB180-35015I2-H | 180 | 35 | ||||||
| 7.5 | DB180-48015I2-H | 180 | 48 | ||||||
增量式编码器系列
| 伺服电机 | 伺服驱动器 | 配套线材 | |||||||
| 额定功率（KW） | 型号 | 法兰（mm） | 额定力矩（N.m） | 脉冲型 | EtherCAT型 | CANopen型 | 动力线延长线 | 编码器延长线 | |
| 经济 | 高性能 | ||||||||
| 0.6 | DN110-02030I2-H | 110 | 2 | P200S | P200H | P200E | P200E-CAN | P200P-XX-G-X-4PH | ES200-XX-G-NA-15PH |
| 0.8 | DN110-04020I2-H | 110 | 4 | ||||||
| 1.2 | DN110-04030I2-H | 110 | 4 | ||||||
| 1.2 | DN110-06020I2-H | 110 | 6 | ||||||
| 1.5 | DN110-05030I2-H | 110 | 5 | ||||||
| 1.8 | DN110-06030I2-H | 110 | 6 | ||||||
| 1.3 | DN130-05025I2-H | 130 | 5 | ||||||
| 1.5 | DN130-06025I2-H | 130 | 6 | ||||||
| 1.5 | DN130-10015I2-H | 130 | 10 | ||||||
| 2.0 | DN130-07725I2-H | 130 | 7.7 | ||||||
| 1.0 | DN130-04025I2-H | 130 | 4 | ||||||
| 1.0 | DN130-10010I2-H | 130 | 10 | ||||||
| 2.3 | DN130-15015I2-H | 130 | 15 | P300S | -- | P500E | -- | P300P-XX-G-X-4PH | |
| 2.6 | DN130-10025I2-H | 130 | 10 | ||||||
| 3.8 | DN130-15025I2-H | 130 | 15 | ||||||
| 3.0 | DN150-15020I2-H | 150 | 15 | ||||||
| 3.6 | DN150-18020I2-H | 150 | 18 | ||||||
| 3.8 | DN150-15025I2-H | 150 | 15 | -- | P500H | P500E | -- | P500P-XX-G-X-4PDH | |
| 4.7 | DN150-23020I2-H | 150 | 23 | ||||||
| 5.5 | DN150-27020I2-H | 150 | 27 | ||||||
| 2.7 | DN180-17215I2-H | 180 | 17.2 | ||||||
| 2.9 | DN180-27010I2-H | 180 | 27 | ||||||
| 3.0 | DN180-19015I2-H | 180 | 19 | ||||||
| 3.7 | DN180-35010I2-H | 180 | 35 | ||||||
| 4.3 | DN180-27015I2-H | 180 | 27 | ||||||
| 4.5 | DN180-21520I2-H | 180 | 21.5 | ||||||
| 5.5 | DN180-35015I2-H | 180 | 35 | ||||||
| 7.5 | DN180-48015I2-H | 180 | 48 | ||||||
