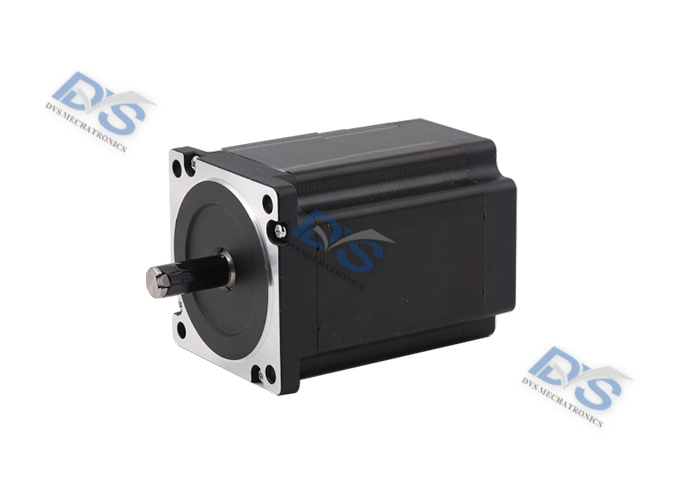

86mm系列两相步进电机
DV系列两相混合式步进电机
产品简介
项目 规格 步距精度 + 5% 温升 80℃ Max 环境温度 -20℃~+50℃ 绝缘电阻 100MΩMin500VDC 耐压 500VAC 1 minute 径向跳动 最大0.06mm(450g负载） 轴向跳动 最大0.08mm(450g负载）
规格参数
| 型号 | 步距角 （°） | 机身长 （mm） | 额定电压 （V） | 额定电流 （A） | 相电阻 （Ω） | 相电感 （mH） | 保持转矩 （N.m） | 转动惯量 （g.cm²） | 引线数 | 重量 （kg） | ||
| 四出线并联 | 四出线串联 | 六出线 | ||||||||||
| DV86HB65-01 | 1.8 | 65 | 4 | 4.0 | 3.0 | 4.2 | 1.3 | 3.3 | 3.3 | 1000 | 4 | 2 |
| DV86HB80-01 | 1.8 | 80 | 4 | 6.0 | 3.0 | 4.2 | 0.9 | 3 | 4.5 | 1400 | 4 | 2.5 |
| DV86HB98-01 | 1.8 | 98 | 4.4 | 6.0 | 4.0 | 4.2 | 1 | 4.3 | 7.5 | 2100 | 4 | 3.4 |
| DV86HB118-01 | 1.8 | 118 | 6 | 6.0 | 4.0 | 4.2 | 1.3 | 6.4 | 8.5 | 2700 | 4 | 4.1 |
| DV86HB128-01 | 1.8 | 128 | 6.5 | 6.0 | 6.0 | 4.2 | 1.4 | 7.3 | 10 | 3200 | 4 | 4.5 |
| DV86HB150-01 | 1.8 | 150 | 7.5 | 4.0 | 4.0 | 4.2 | 1.65 | 9.7 | 12 | 4000 | 4 | 5.4 |
| DV86HB156-01 | 1.8 | 156 | 6.5 | 4.2 | 4.2 | 4.2 | 1.4 | 9 | 12.5 | 4000 | 4 | 5.8 |

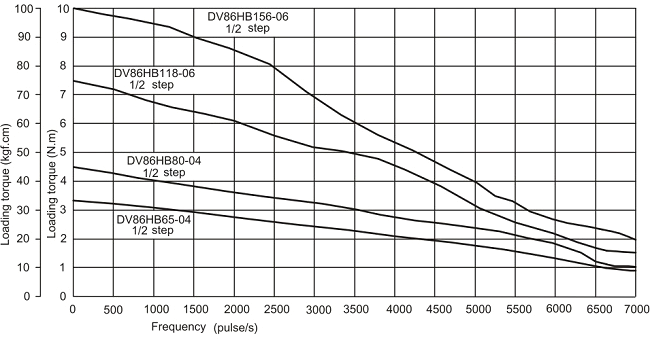

矩频特性曲线图
测试条件
驱动器型号：DV278,细分400脉冲/转
测试电压：DC 48V

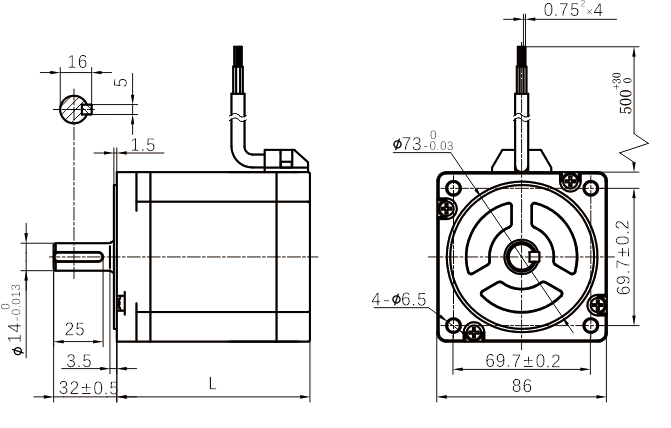

外形尺寸
| 型号 | 轴径（mm） | 轴伸（mm） | 轴长（mm） |
| DV86HB80-01 | 12.7 | 平键5x25 | 32 |
| DV86HB98-01 | 14 | 平键5x25 | 32 |
| DV86HB118-01 | 14 | 平键5x25 | 32 |
| DV86HB156-01 | 15.875 | 平键5x25 | 32 |

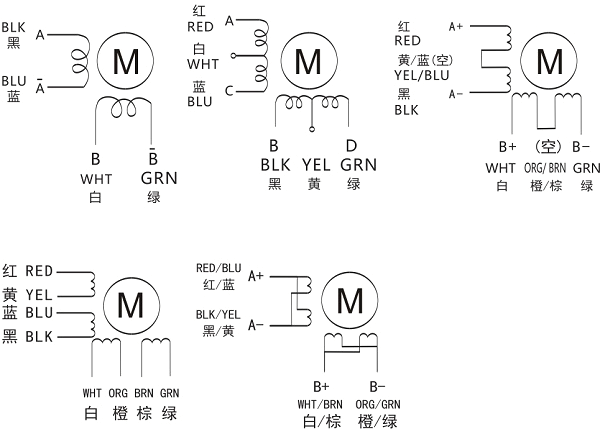

接线方法
接线图 线长400mm
