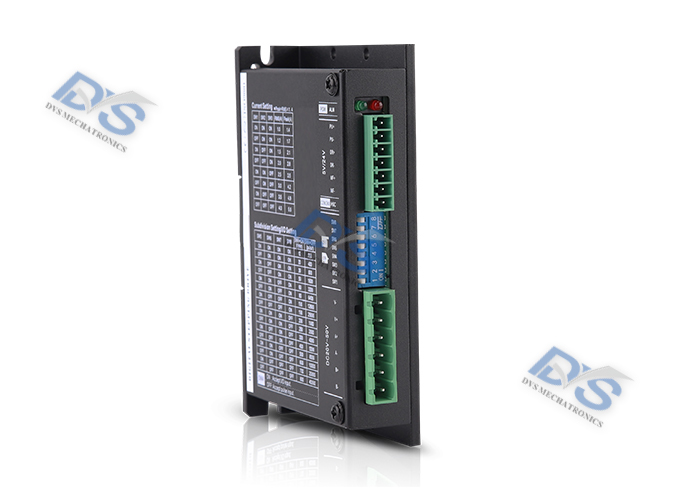

步进驱动器DV556

DV系列数字式步进驱动器

产品简介

DV556是基于DSP控制的二相混合式步进电机驱动器,是新一代数字式步进电机驱动器。驱动电压为DC20-50V，适配电流在4.0A以下、外径42-57mm的各种型号的二相混合式步进电机。运行平稳，震动和噪音极小。定位精度最高可达40000步/转。该产品广泛应用于激光打标机、线束加工设备、自动焊锡机、点胶机、广告设备、以及医疗器械上。

技术资料

特点：

具有16档等角度恒力矩细分，最高分辨率40000步/转;

最高响应频率可达200Kpps;

自动半流用户可设，步进脉冲停止超过1.5s时,线圈电流自动减到设定电流的一半；

光电隔离信号输入/输出；

驱动电流1.0A/相到4.0A/相分8档可调；

单电源输入，电压范围:DC20~50V;

电流设定

驱动器工作电流由SW1-SW3拨码设定，运行电流为正常工作有效输出电流，设置开关详见下表：

运行电流(A)	1.0	1.2	1.5	2.0	2.5	3.0	3.5	4.0
SW1	ON	OFF	ON	OFF	ON	OFF	ON	OFF
SW2	ON	ON	OFF	OFF	ON	ON	OFF	OFF
SW3	ON	ON	ON	ON	OFF	OFF	OFF	OFF

细分设定

驱动器细分由SW5-SW8端子设定，共16档。附表如：细分数(脉冲/转)

细分数	200	400	800	1600	3200	6400	12800	25600
SW5	ON	OFF	ON	OFF	ON	OFF	ON	OFF
SW6	ON	ON	OFF	OFF	ON	ON	OFF	OFF
SW7	ON	ON	ON	ON	OFF	OFF	OFF	OFF
SW8	ON	ON	ON	ON	ON	ON	ON	ON
细分数	1000	2000	4000	5000	8000	10000	20000	40000
SW5	ON	OFF	ON	OFF	ON	OFF	ON	OFF
SW6	ON	ON	OFF	OFF	ON	ON	OFF	OFF
SW7	ON	ON	ON	ON	OFF	OFF	OFF	OFF
SW8	ON	OFF	OFF	OFF	OFF	OFF	OFF	OFF

注：可根据客户要求定制细分数！

接线注意事项：

1、输入电压不能超过DC50V;

2、输入控制信号电平为+5V~+28V范围，高于+5V时无需外接限流电阻;

3、输入脉冲信号下降沿有效;

4、驱动器温度超过80度时驱动器停止工作，故障指示灯ALM亮，直到驱动器温度降到50度时，驱动器需要重新上电才能恢复工作。出现过热保护请加装散热器;

5、过流(负载短路)故障指示灯ALM亮，请检查电机接线及其他短路故障，排除后需要重新上电恢复;

6、无电机故障指示灯ALM亮，请检查电机接线，排除后需要重新上电恢复。

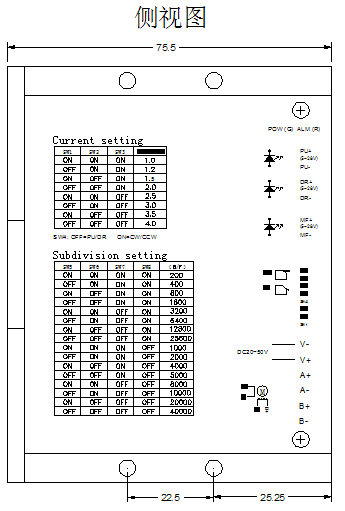

外形尺寸

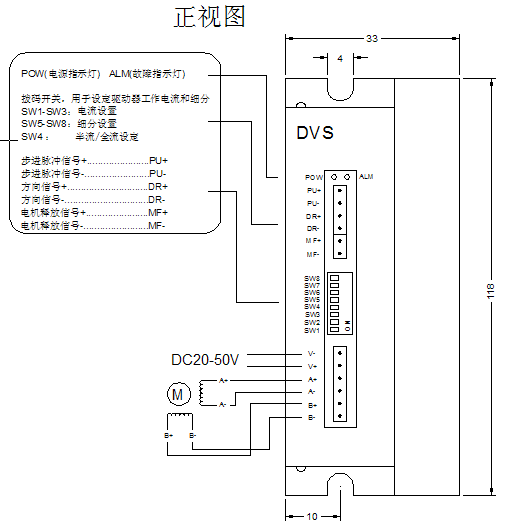

接线方法

引脚功能说明：

标记符号	功能说明	注释
PU+	输入信号光电隔离正端	接信号电源正端，幅度范围+5V~+28V均可驱动，高于+5V时无需外接限流电阻
PU-	步进脉冲信号	下降沿有效，每当脉冲由低变高时电机走一步，输入电阻220Ω. 要求:低电平0-0.5V，高电平大于4V.脉冲宽度>2.5μS
DR+	输入信号光电隔离正端	接信号电源正端，幅度范围+5V~+28V均可驱动，高于+5V时无需外接限流电阻
DR-	方向控制信号	用于改变电机转向。输入电阻220Ω 要求:低电平0~0.5V，高电平大于4V，脉冲宽度>2.5μS
MF+	输入信号光电隔离正端	接信号电源正端，幅度范围+5V~+28V均可驱动，高于+5V时无需外接限流电阻
MF-	电机释放信号	有效(低电平)时关断电机接线电流，驱动器停止工作，电机处于自由状态
V-	电源负端	电源:DC20-50V
V+	电源正端	电源:DC20-50V
A+	电机接线
A-
B+
B-
