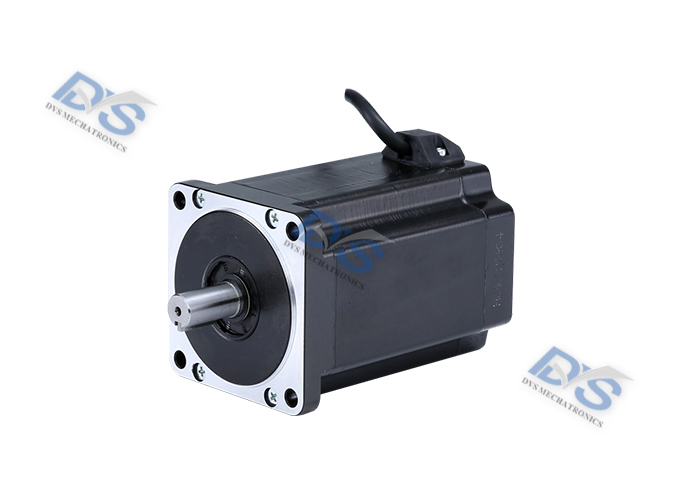

86mm系列三相步进电机
DV系列三相混合式步进电机
产品简介
项目 规格 步距精度 + 5% 温升 80℃ Max 环境温度 -20℃~+50℃ 绝缘电阻 100MΩMin500VDC 耐压 500VAC 1 minute 径向跳动 最大0.06mm(450g负载） 轴向跳动 最大0.08mm(450g负载）
规格参数
| 型号 | 步距角 （°） | 电机长度L （mm） | 保持转矩 （N.m） | 额定电流 （A） | 电阻 （Ω） | 电感 （mH） | 驱动器电源输入 | 转子惯量 （g.cm²） | 电机重量 （kg） | 适配驱动器 |
| DV397-H | 1.2 | 69 | 2 | 1.75 | 3.77 | 11.6 | AC220V2A | 1320 | 2 | DV3422 |
| DV397 | 1.2 | 69 | 2 | 5.8 | 0.5 | 0.9 | DC40V5A | 1320 | 2 | DV378 |
| DV3910-H | 1.2 | 97 | 4 | 2 | 4.65 | 14.6 | AC220V2.5A | 2400 | 3 | DV3422 |
| DV3910 | 1.2 | 97 | 4 | 5.8 | 0.7 | 1.5 | DC40V5A | 2400 | 3 | DV378 |
| DV3911 | 1.2 | 105 | 4 | 4 | 1.04 | 8.5 | DC40V4A | 2700 | 3 | DV378 |
| DV3913-H | 1.2 | 125 | 6 | 3 | 2.0 | 8.0 | AC220V2.5A | 3480 | 4 | DV3422 |
| DV3913 | 1.2 | 125 | 6 | 5.8 | 0.9 | 2.17 | DC40V5A | 3480 | 4 | DV378 |
| DV3915-H | 1.2 | 145 | 8.5 | 3.2 | 2.6 | 9.57 | AC220V3A | 4560 | 5 | DV3422 |
| DV3915 | 1.2 | 145 | 8.5 | 5.8 | 0.88 | 2.63 | DC40V5A | 4560 | 5 | DV378 |

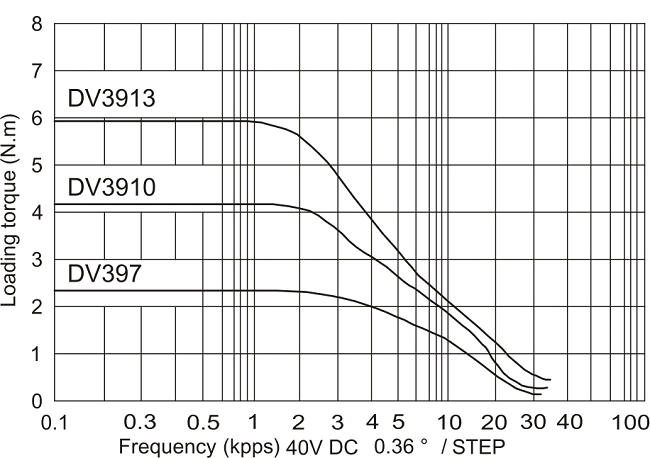

矩频特性曲线图

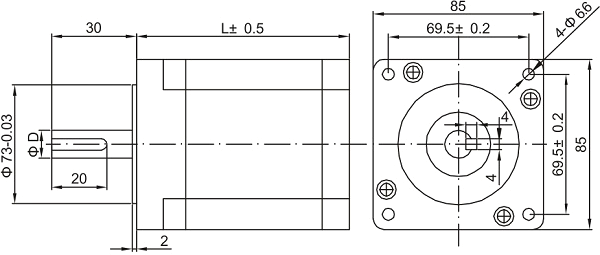

外形尺寸
| 型号 | 轴径D（mm） | 轴伸（mm） |
| DV397(H) | 12 | 平键4x4x20 |
| DV3910(H) | 12 | 平键4x4x20 |
| DV3913(H) | 14 | 平键4x4x20 |
| DV3915(H) | 14 | 平键4x4x20 |

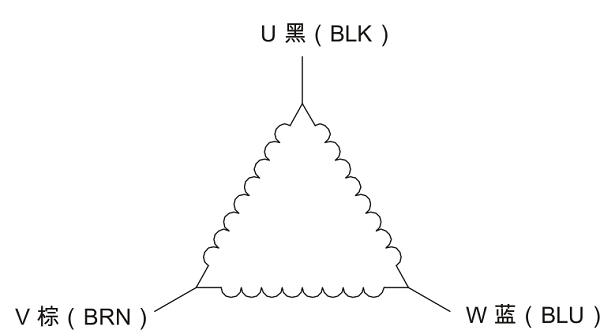

接线方法
接线图 线长2000mm
