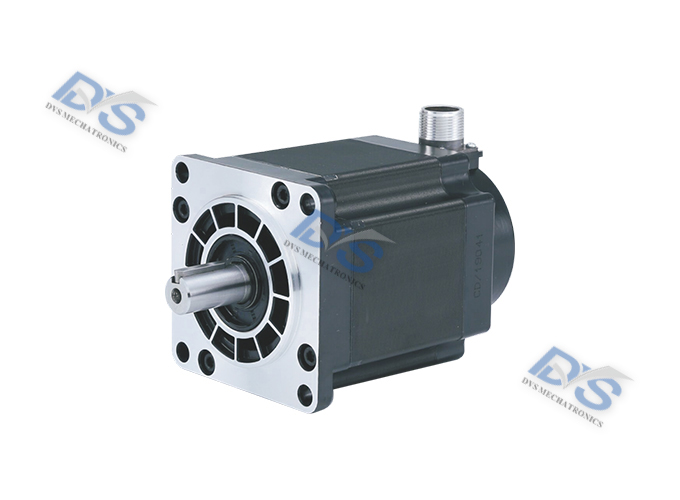

110mm系列三相步进电机
DV系列三相混合式步进电机
产品简介
项目 规格 步距精度 + 5% 温升 80℃ Max 环境温度 -20℃~+50℃ 绝缘电阻 100MΩMin500VDC 耐压 500VAC 1 minute 径向跳动 最大0.06mm(450g负载） 轴向跳动 最大0.08mm(450g负载）
规格参数
| 型号 | 步距角 （°） | 电机长度L （mm） | 保持转矩 （N.m） | 额定电流 （A） | 电阻 （Ω） | 电感 （mH） | 驱动器电源输入 | 转子惯量 （g.cm²） | 电机重量 （kg） | 适配驱动器 |
| DV31112 | 1.2 | 127 | 8 | 4.3 | 1.004 | 4.3 | AC220V5A | 6000 | 5 | DV3722 |
| DV31115 | 1.2 | 151 | 12 | 6 | 0.6 | 2.67 | AC220V5A | 9720 | 6.4 | DV3722 |
| DV31118 | 1.2 | 185 | 16 | 6.4 | 0.7 | 2.96 | AC220V5A | 13560 | 8.8 | DV3722 |
| DV31122 | 1.2 | 219 | 20 | 6.9 | 0.57 | 2.46 | AC220V5A | 17400 | 10.9 | DV3722 |

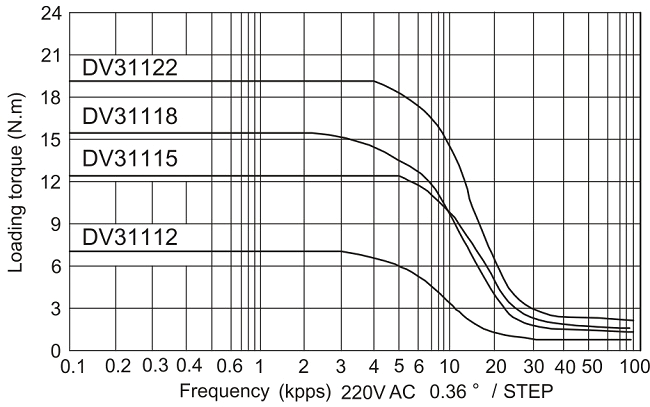

矩频特性曲线图

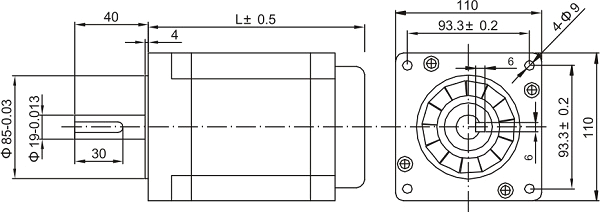

外形尺寸
| 型号 | 轴径D（mm） | 轴伸（mm） |
| DV31112 | 19 | 平键6x6x30 |
| DV31115 | 19 | 平键6x6x30 |
| DV31118 | 19 | 平键6x6x30 |
| DV31122 | 19 | 平键6x6x30 |
接线方法

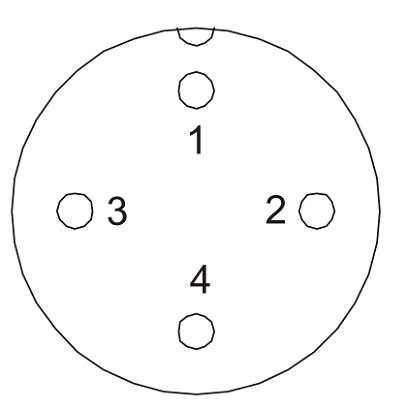

接线图
| 序号 | 相序 |
| 1 | U |
| 2 | V |
| 3 | W |
| 4 | GND |
