130mm系列三相步进电机

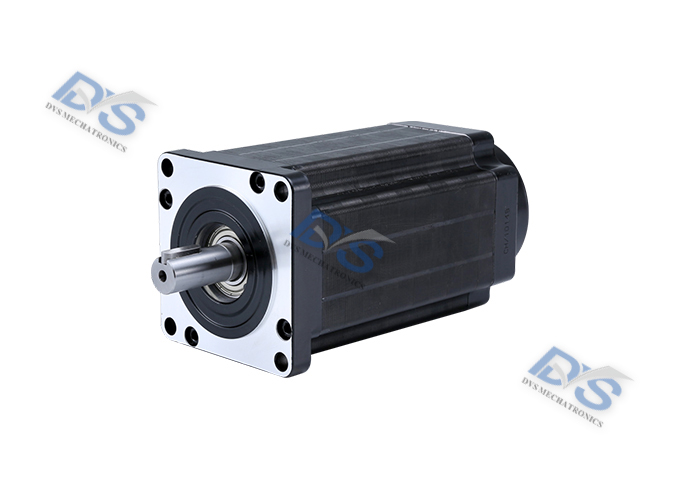

DV系列三相混合式步进电机
产品简介
项目 规格 步距精度 + 5% 温升 80℃ Max 环境温度 -20℃~+50℃ 绝缘电阻 100MΩMin500VDC 耐压 500VAC 1 minute 径向跳动 最大0.06mm(450g负载） 轴向跳动 最大0.08mm(450g负载）
规格参数
| 型号 | 步距角 （°） | 电机长度L （mm） | 保持转矩 （N.m） | 额定电流 （A） | 电阻 （Ω） | 电感 （mH） | 驱动器电源输入 | 转子惯量 （g.cm²） | 电机重量 （kg） | 适配驱动器 |
| DV31315 | 1.2 | 161 | 15 | 6.9 | 0.55 | 3.5 | AC220V5A | 20000 | 11 | DV3722 |
| DV31318 | 1.2 | 190 | 20 | 6.9 | 0.72 | 4.7 | AC220V5A | 26700 | 14.1 | DV3722 |
| DV31322 | 1.2 | 222 | 28 | 6.9 | 0.95 | 6.1 | AC220V5A | 33970 | 17.2 | DV3722 |
| DV31325 | 1.2 | 254 | 35 | 6.9 | 1.1 | 7.4 | AC220V6A | 41240 | 19.8 | DV3722 |
| DV31332 | 1.2 | 318 | 50 | 6.9 | 1.4 | 9.82 | AC220V6A | 55780 | 22.8 | DV3722 |

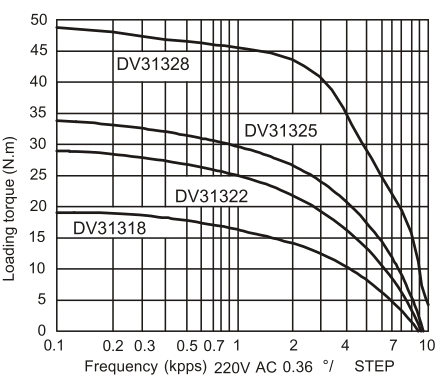

矩频特性曲线图

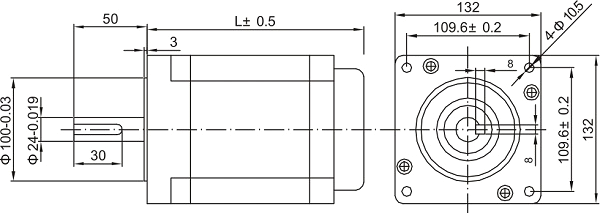

外形尺寸
| 型号 | 轴径D（mm） | 轴伸（mm） |
| DV31315 | 24 | 平键8x8x30 |
| DV31318 | 24 | 平键8x8x30 |
| DV31322 | 24 | 平键8x8x30 |
| DV31325 | 24 | 平键8x8x30 |
| DV31332 | 24 | 平键8x8x30 |
接线方法
接线图
| 序号 | 相序 |
| 1 | U |
| 2 | V |
| 3 | W |
| 4 | GND |
接线说明

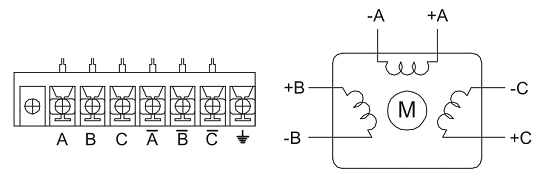

1、△接法:如图(A+、B-)--相，(B+、C-)一相，(C+、A-)一相，分别为U、V、W，此时驱动器电流设定为√3倍相电流，例如: DV31115相 电流为3.5A，驱动器电流应设定为√3x3.5=6A，此时电感量小，电机告诉性能好。

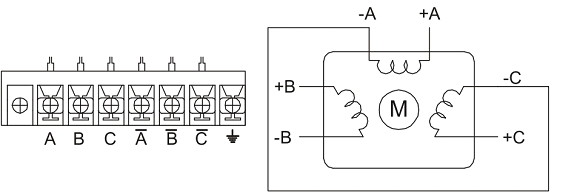

2、Y接法:如图A-、B-、C-并接，A+、B+、C+分别为U、V、W三相，此时驱动器电流设定为电机的相电流值，例如:DV31115相电流为3.5A，驱动器电流应设定为3.5A。
